INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

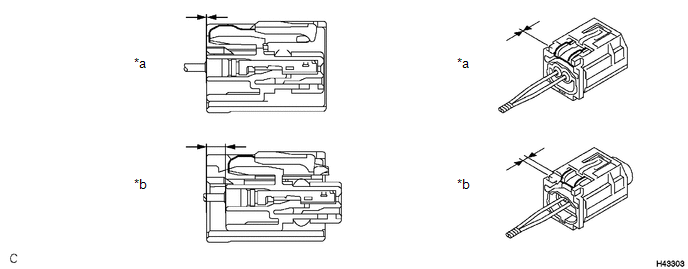

(c) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la posición correcta, como se indica en la ilustración.

*a

Incorrecto

*b

Correcto

(d) Inserte el pasador (tope) del conjunto del sensor del airbag lateral de la puerta en el orificio de la puerta e instale el conjunto del sensor del airbag lateral de la puerta en el panel de la puerta delantera con el perno.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

  • Si el sensor del airbag lateral de la puerta se hubiera caído al suelo, o si hubieran grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
  • Al instalar el sensor del airbag lateral de la puerta, tenga cuidado de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Asegúrese de que el pasador (tope) del conjunto del sensor del airbag lateral de la puerta está bien introducido en el orificio de la puerta.
  • Apriete el perno mientras sujeta el sensor del airbag lateral de la puerta, ya que el pasador (tope) del sensor se puede dañar con facilidad.

(e) Conecte el conector al sensor del airbag lateral de la puerta.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

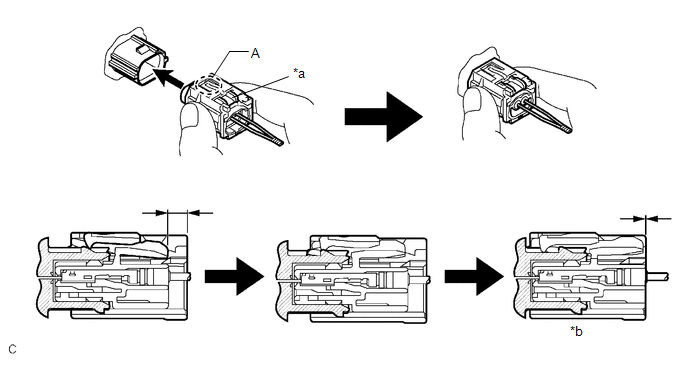

(1) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

*a

Bloqueo del alojamiento blanco

*b

Conexión finalizada

OBSERVACIÓN:

Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la pieza (A), ya que podría impedir un ajuste adecuado.

(f) Verifique que no haya holgura en las piezas instaladas del sensor del airbag lateral de la puerta.

2. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

5. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

6. INSTALE EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

7. INSTALE LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí

8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

9. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

10. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
