Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

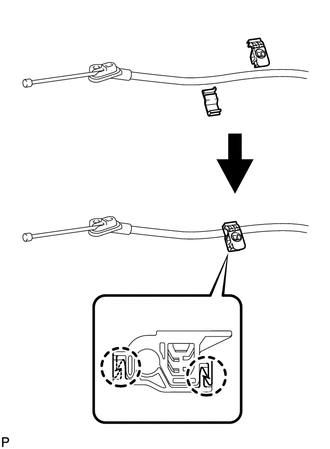

1. INSTALE LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el lado izquierdo)

(a) Enganche las 2 garras para instalar una abrazadera nueva del cable del freno de estacionamiento n° 3 al conjunto del cable del freno de estacionamiento n° 3.

AVISO:

Instale la abrazadera del cable del freno de estacionamiento n° 3 en la dirección correcta.

2. INSTALE LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. COLOQUE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para freno de disco trasero)

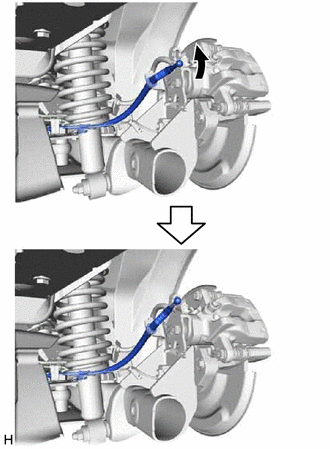

(a) Enganche el clip para instalar el conjunto del cable del freno de estacionamiento N° 3 en el conjunto del cilindro del freno de disco trasero.

AVISO:

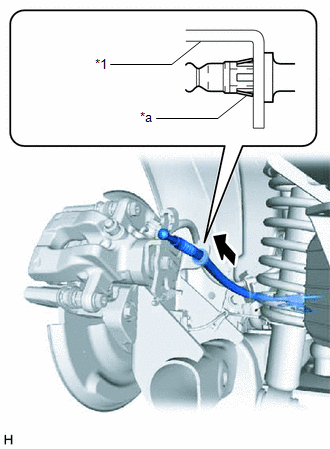

Asegúrese de enganchar el clip en el conjunto del cilindro del freno de disco trasero como se muestra en la ilustración.

*1

Conjunto del cilindro del freno de disco trasero

*a

Clip

(b) Conecte el conjunto del cable del freno de estacionamiento n° 3 en el conjunto del cilindro del freno de disco trasero.

(c) Instale el protector de la palanca del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 3.

(d) Introduzca el conjunto del cable n° 3 del freno de estacionamiento en la carrocería.

(e) Enganche las 2 abrazaderas.

AVISO:

Instale firmemente la abrazadera.

(f) Instale el conjunto del cable del freno de estacionamiento n° 3 con los 4 pernos.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

4. COLOQUE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de tambor trasero)

(a) Instale el conjunto del cable del freno de estacionamiento n° 3 con el perno.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(b) Introduzca el conjunto del cable n° 3 del freno de estacionamiento en la carrocería.

(c) Enganche las 2 abrazaderas.

AVISO:

Instale firmemente la abrazadera.

(d) Instale el conjunto del cable del freno de estacionamiento n° 3 con los 4 pernos.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

5. COLOQUE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para freno de disco trasero)

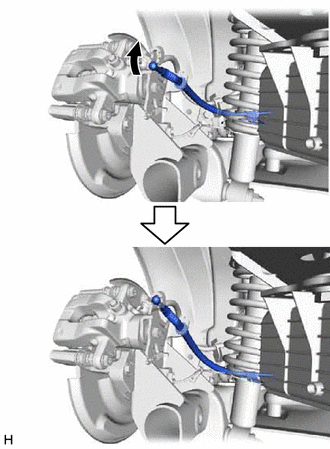

(a) Enganche el clip para instalar un conjunto del cable del freno de estacionamiento n° 2 nuevo en el conjunto del cilindro del freno de disco trasero.

AVISO:

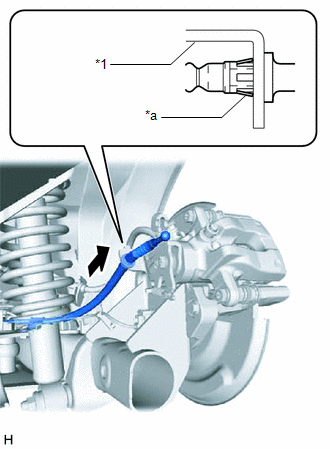

Asegúrese de enganchar el clip en el conjunto del cilindro del freno de disco trasero como se muestra en la ilustración.

*1

Conjunto del cilindro del freno de disco trasero

*a

Clip

(b) Conecte el conjunto del cable del freno de estacionamiento n° 2 en el conjunto del cilindro del freno de disco trasero.

(c) Instale el protector de la palanca del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 2.

(d) Introduzca el conjunto del cable n° 2 del freno de estacionamiento en la carrocería.

(e) Enganche las 3 abrazaderas.

AVISO:

Instale firmemente la abrazadera.

(f) Instale el conjunto del cable del freno de estacionamiento n° 2 con los 4 pernos.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

6. COLOQUE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para el freno de tambor trasero)

(a) Instale un nuevo conjunto del cable del freno de estacionamiento n° 2 con el perno.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(b) Introduzca el conjunto del cable n° 2 del freno de estacionamiento en la carrocería.

(c) Enganche las 3 abrazaderas.

AVISO:

Instale firmemente la abrazadera.

(d) Instale el conjunto del cable del freno de estacionamiento n° 2 con los 4 pernos.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

7. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de tambor trasero)

Haga clic aquí

8. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para el freno de tambor trasero)

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para el conjunto del cable n° 3 del freno de estacionamiento.

9. INSTALE EL PROTECTOR DEL DEPÓSITO DE COMBUSTIBLE N° 1

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

10. COLOQUE EL REFUERZO INFERIOR DERECHO DE LA SUSPENSIÓN TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

11. INSTALE EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 2

(a) Coloque el aislante térmico del piso delantero n° 2 con las 2 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

12. INSTALE EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

(a) Coloque el aislante térmico del piso delantero n° 1 con las 3 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

13. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

14. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1

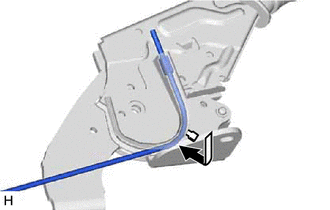

(a) Conecte el conjunto del cable del freno de estacionamiento n° 1 al subconjunto de la palanca de dicho freno.

(b) Doble hacia abajo la garra del subconjunto de la palanca del freno de estacionamiento.

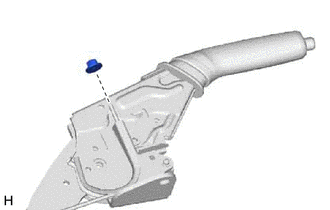

(c) Instale de manera provisional la tuerca de ajuste del cable n° 1 en el conjunto del cable del freno de estacionamiento n° 1.

15. INSTALE EL TOPE FINAL DEL CABLE DEL FRENO DE ESTACIONAMIENTO

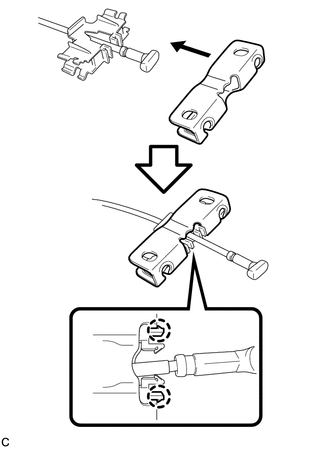

(a) Coloque el tope final del cable del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 1.

16. INSTALE EL COMPENSADOR DEL FRENO DE ESTACIONAMIENTO

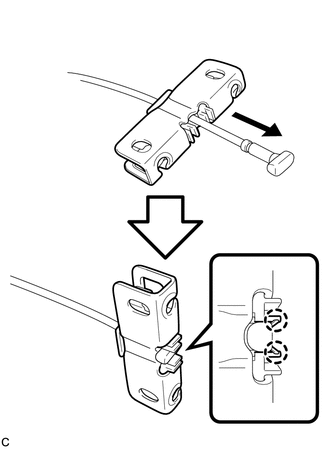

(a) Enganche las 2 garras para colocar el compensador del freno de estacionamiento en el tope final del cable del freno de estacionamiento.

(b) Enganche las 2 garras e instale el conjunto del cable del freno de estacionamiento n° 1 en el tope final del cable del freno de estacionamiento.

17. INSTALE EL SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

    ExtracciÓn

    Interruptor Del Freno De Estacionamiento
