EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO Haga clic aquí 2. EXTRAIGA EL COMPENSADOR DEL FRENO DE ESTACIONAMIENTO

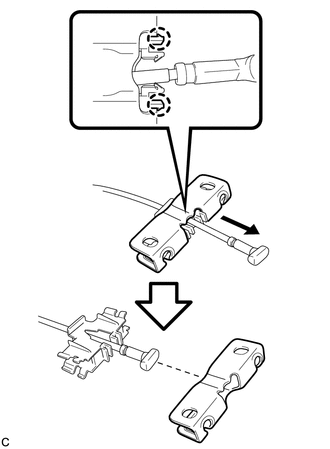

3. EXTRAIGA EL TOPE FINAL DEL CABLE DEL FRENO DE ESTACIONAMIENTO

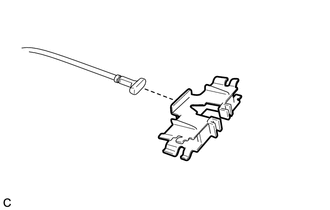

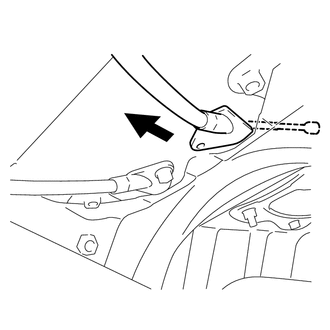

4. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1

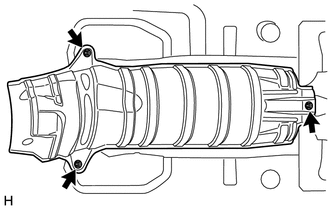

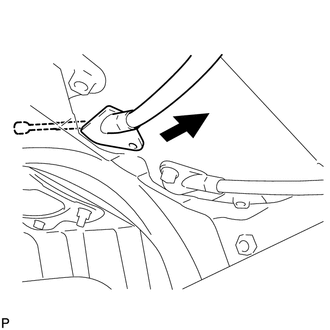

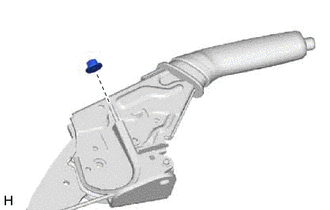

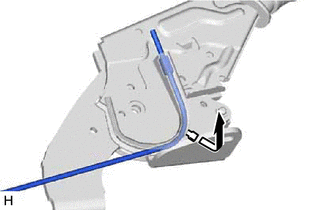

(c) Extraiga el conjunto del cable del freno de estacionamiento n° 1 del conjunto de la palanca del freno de estacionamiento. 5. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero) Para 2ZR-FAE: Haga clic aquí Para 2ZR-FE: Haga clic aquí 6. EXTRAIGA EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 1

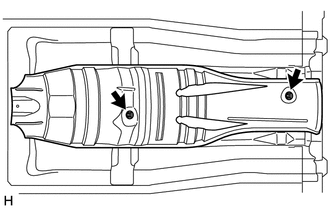

7. EXTRAIGA EL AISLANTE TÉRMICO DEL PISO DELANTERO N° 2

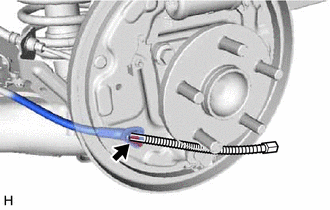

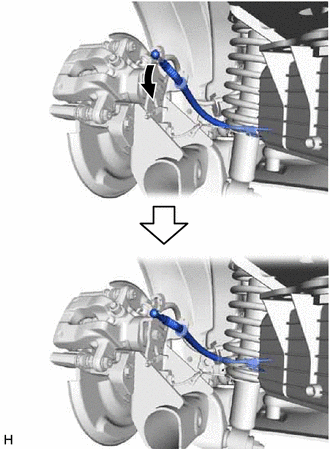

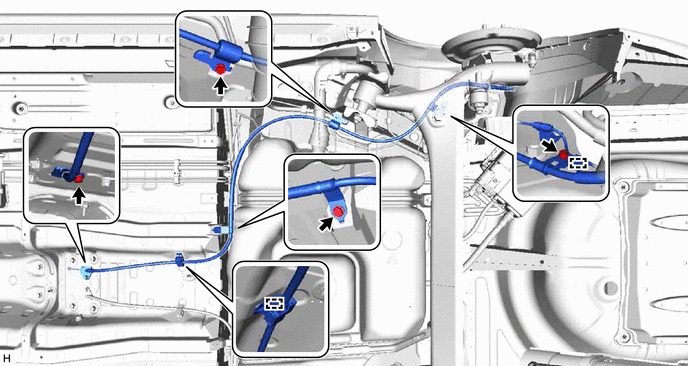

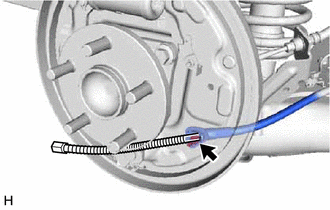

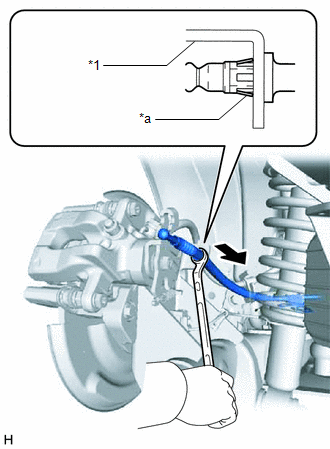

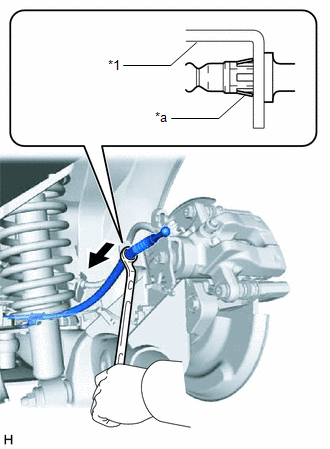

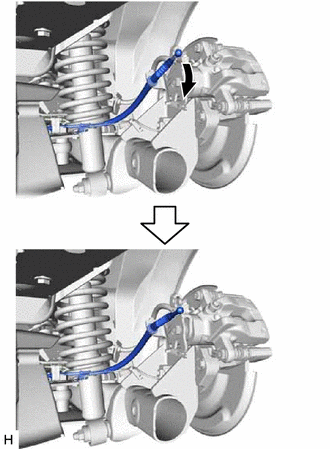

8. EXTRAIGA EL REFUERZO INFERIOR DERECHO DE LA SUSPENSIÓN TRASERA OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. Haga clic aquí 9. EXTRAIGA EL PROTECTOR DEL DEPÓSITO DE COMBUSTIBLE N° 1 Para 2ZR-FAE: Haga clic aquí Para 2ZR-FE: Haga clic aquí 10. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de tambor trasero) Haga clic aquí 11. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para el freno de tambor trasero) OBSERVACIÓN: Lleve a cabo el mismo procedimiento para el conjunto del cable del freno de estacionamiento n° 3. 12. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para freno de disco trasero) (a) Extraiga los 4 pernos, desenganche las 2 abrazaderas y extraiga el conjunto del cable del freno de estacionamiento n° 3.

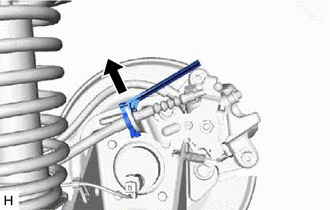

13. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de tambor trasero) (a) Extraiga los 4 pernos, desenganche las 2 abrazaderas y extraiga el conjunto del cable del freno de estacionamiento n° 3.

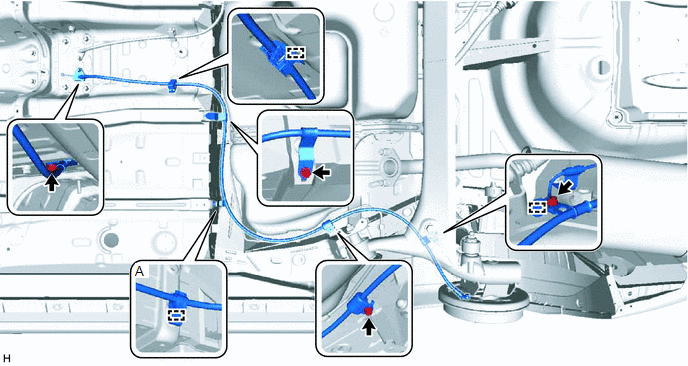

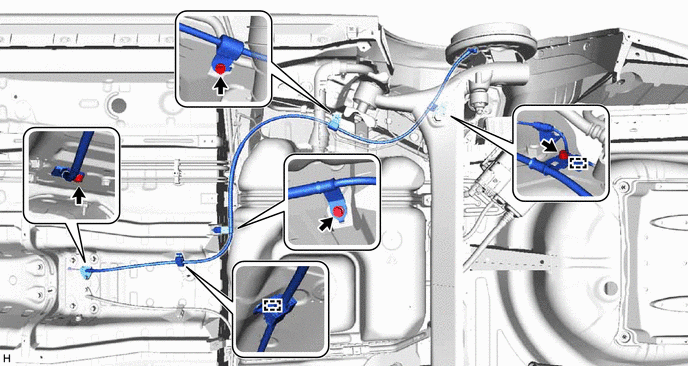

14. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para freno de disco trasero) (a) Extraiga los 4 pernos, desenganche las 3 abrazaderas y extraiga el conjunto del cable del freno de estacionamiento n° 2. OBSERVACIÓN: Si la abrazadera (A) se ha desenganchado de la carrocería, sustituya el conjunto del cable del freno de estacionamiento n° 2 con uno nuevo.

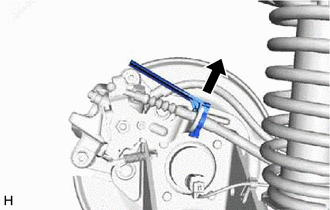

15. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (para el freno de tambor trasero) (a) Extraiga los 4 pernos, desenganche las 3 abrazaderas y extraiga el conjunto del cable del freno de estacionamiento n° 2. OBSERVACIÓN: Si la abrazadera (A) se ha desenganchado de la carrocería, sustituya el conjunto del cable del freno de estacionamiento n° 2 con uno nuevo.

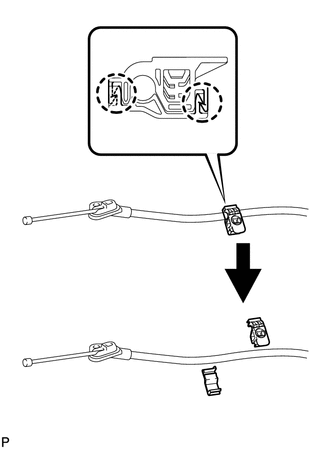

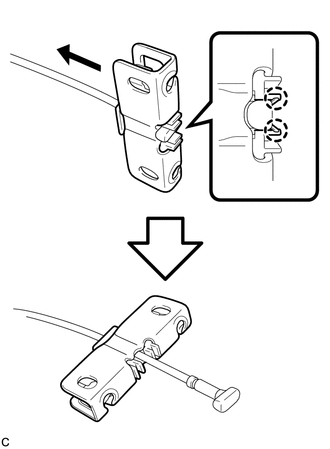

16. EXTRAIGA LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el lado izquierdo)
17. EXTRAIGA LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el lado derecho) OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. |
