COMPONENTES

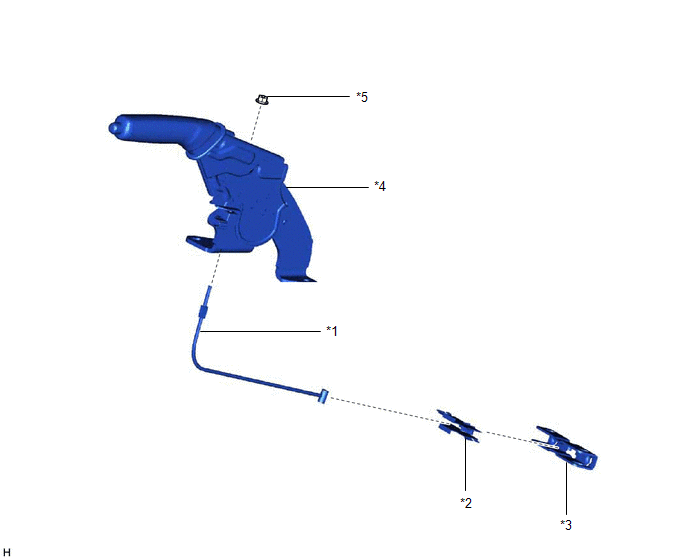

ILUSTRACIÓN
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1
|
*2
|
TOPE FINAL DEL CABLE DEL FRENO DE ESTACIONAMIENTO
|
|
*3
|
COMPENSADOR DEL FRENO DE ESTACIONAMIENTO
|
*4
|
SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO
|
|
*5
|
TUERCA DE AJUSTE DEL CABLE N° 1
|
-
|
-
|

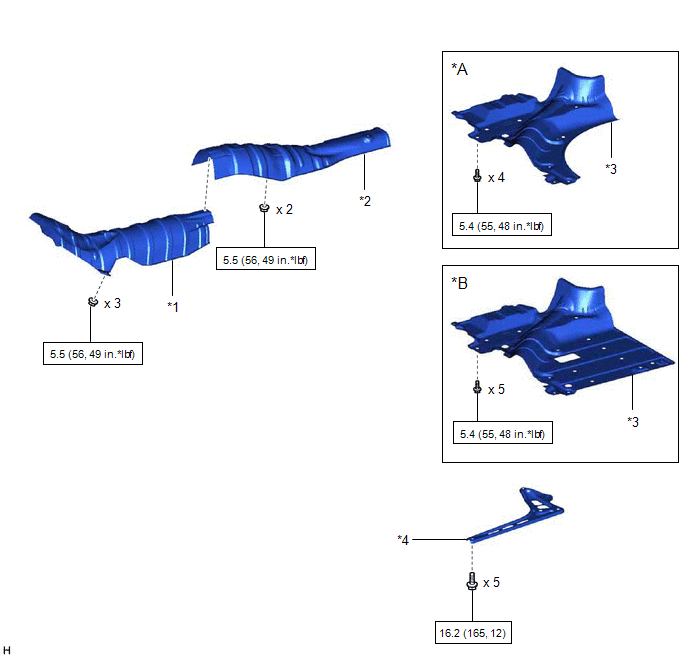

ILUSTRACIÓN
|
*A
|
Para tipo pequeño
|
*B
|
Para tipo grande
|
|
*1
|
AISLANTE TÉRMICO DEL PISO DELANTERO N° 1
|
*2
|
AISLANTE TÉRMICO DEL PISO DELANTERO N° 2
|
|
*3
|
PROTECTOR DEL DEPÓSITO DE COMBUSTIBLE N° 1
|
*4
|
REFUERZO INFERIOR DERECHO DE LA SUSPENSIÓN TRASERA
|
 |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
-
|
-
|

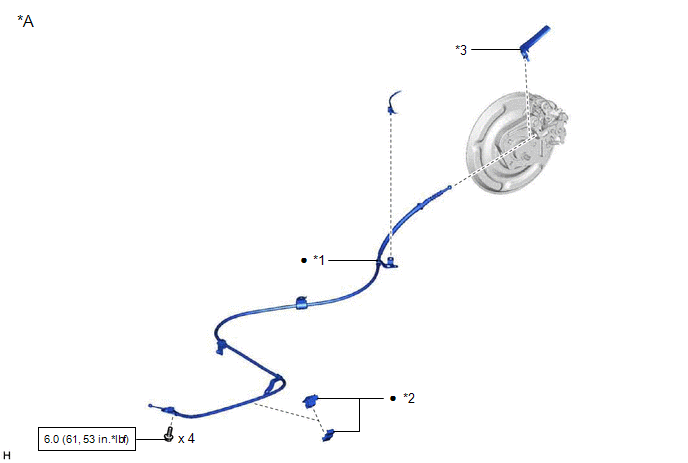

ILUSTRACIÓN
|
*A
|
Para el freno de disco trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
*2
|
ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
*3
|
PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO
|
-
|
-
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|

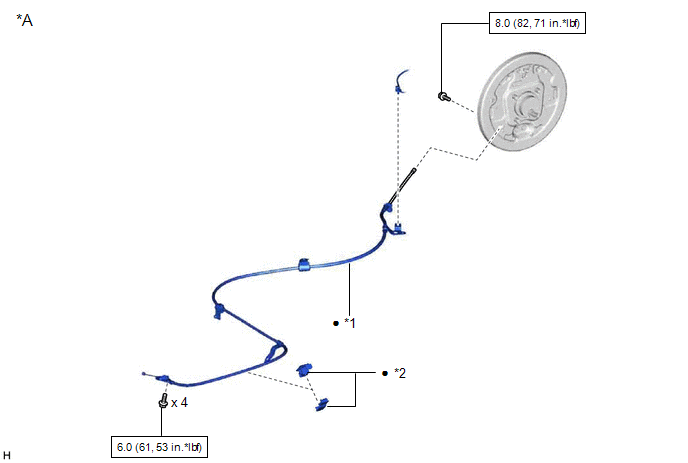

ILUSTRACIÓN
|
*A
|
Para el freno de tambor trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
*2
|
ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|

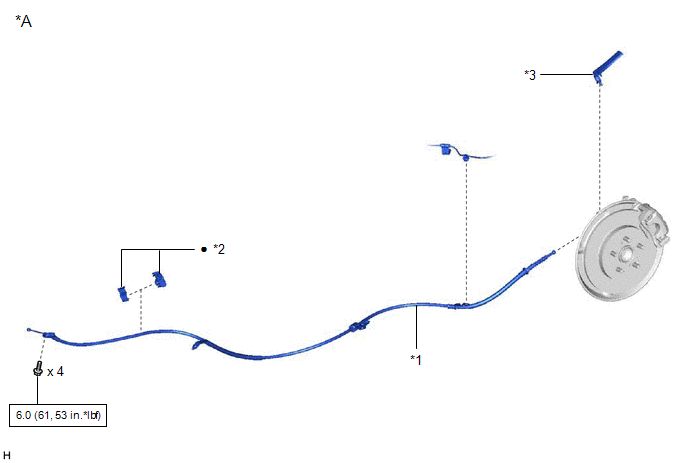

ILUSTRACIÓN
|
*A
|
Para el freno de disco trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
|
*2
|
ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
*3
|
PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO
|
-
|
-
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|
ILUSTRACIÓN
|
*A
|
Para el freno de tambor trasero
|
-
|
-
|
|
*1
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
|
*2
|
ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|
|
