Toyota Corolla Manual de Taller: Interruptor Del Freno De Estacionamiento

Toyota Corolla Manual de Taller / Frenos / Freno De Estacionamiento / Interruptor Del Freno De Estacionamiento

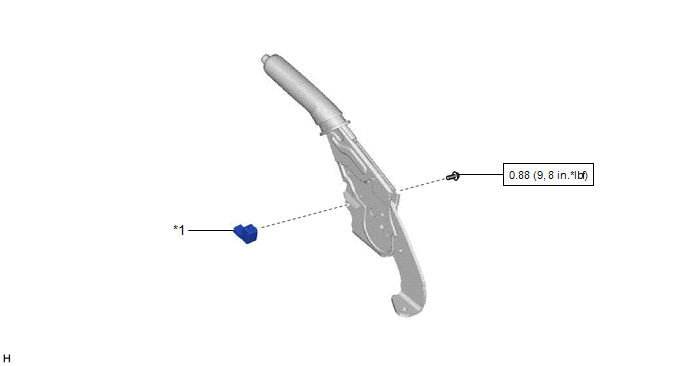

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

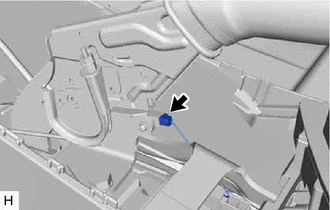

(a) Desconecte el conector del conjunto del interruptor del freno de estacionamiento.

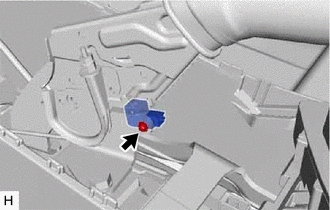

(b) Quite el tornillo y extraiga el conjunto del interruptor del freno de estacionamiento.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

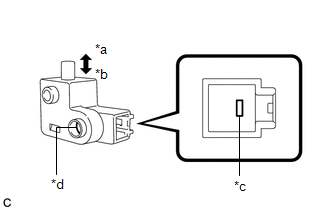

(a) Mida la resistencia entre el terminal del conector y la tuerca en el conjunto del interruptor del freno de estacionamiento.

Resistencia estándar

Conexión del tester

Estado

Valor especificado

Terminal - tuerca

Activado (cuando no se presiona el eje)

Inferior a 1 Ω

Terminal - tuerca

Desactivado (cuando se presiona el eje)

10 kΩ o superior

Si el valor no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento.

*a

Activado

*b

Desactivado

*c

Terminal

*d

Tuerca

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

(a) Instale el conjunto del interruptor del freno de estacionamiento con el tornillo.

Torque:

0.88 N·m {9 kgf·cm, 8 in·lbf}

(b) Conecte el conector del conjunto del interruptor del freno de estacionamiento.

2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

    InstalaciÓn

    Palanca Del Freno De Estacionamiento
