Componentes

COMPONENTES

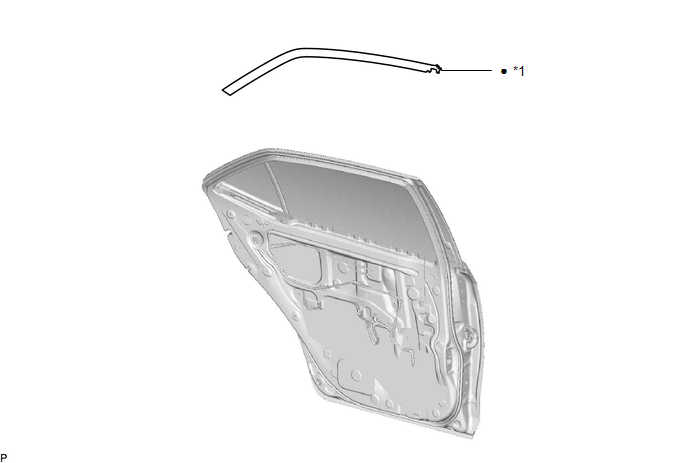

ILUSTRACIÓN

*1

CINTA DE REVESTIMIENTO N° 2

-

-

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí

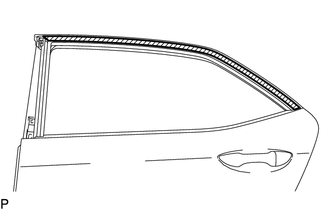

2. RETIRE LA CINTA DE REVESTIMIENTO N° 2

(a) Caliente la carrocería del vehículo y la cinta de revestimiento n° 2, con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo y la cinta de revestimiento n° 2

40 a 60°C (104 a 140°F)

AVISO:

No caliente en exceso la carrocería del vehículo ni la cinta de revestimiento n° 2.

(b) Retire uno de los extremos de la cinta de revestimiento n° 2 para extraerla.

OBSERVACIÓN:

Cuando extraiga la cinta de revestimiento n° 2, tire de ella en paralelo a la carrocería.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTRUCCIONES DE REPARACIÓN

Haga clic aquí

2. COLOQUE LA CINTA DE REVESTIMIENTO N° 2

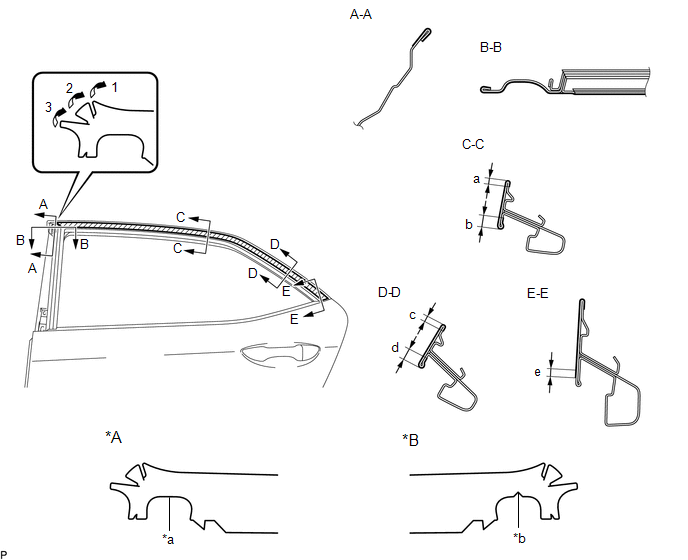

(a) Consulte la ilustración para colocar una nueva cinta de revestimiento n° 2.

*A

Para el lado izquierdo

*B

Para el lado derecho

*a

Línea recta

*b

Triángulo

Medición estándar

Dimensiones

Medida

a

2.0 a 4.0 mm (0.0787 a 0.157 pulg.)

b

5.0 mm (0.197 pulg.)

c

2.0 a 4.0 mm (0.0787 a 0.157 pulg.)

d

5.0 mm (0.197 pulg.)

e

4.0 mm (0.157 pulg.)

(b) Quite el papel protector y adhiera la cinta de revestimiento n° 2.

3. INSTALE LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí
