Toyota Corolla Manual de Taller: Cubierta Superior Del Montante Delantero

Toyota Corolla Manual de Taller / Exterior del vehículo / GuarniciÓn / Paneles Exteriores / Cubierta Superior Del Montante Delantero

Componentes

COMPONENTES

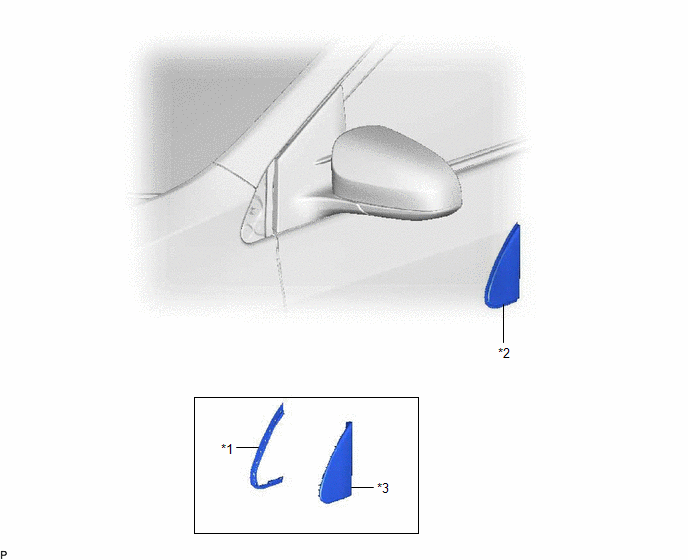

ILUSTRACIÓN

*1	PROTECTOR DE LA CUBIERTA DE LA BISAGRA DE LA PUERTA DEL MONTANTE DELANTERO	*2	SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO
*3	CUBIERTA DEL MONTANTE DELANTERO	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO

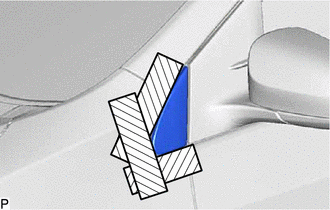

(a) Coloque cinta protectora en torno al subconjunto del a cubierta del montante superior delantero.

Cinta protectora

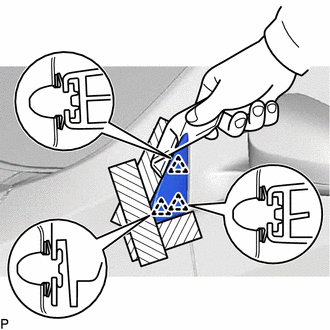

(b) Utilice un extractor de molduras para desenganchar los 3 clips y extraiga el subconjunto de la cubierta superior del montante delantero.

2. EXTRAIGA EL PROTECTOR DE LA CUBIERTA DE LA BISAGRA DE LA PUERTA DEL MONTANTE DELANTERO

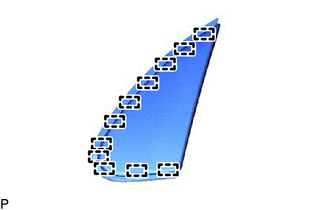

(a) Desenganche las 11 abrazaderas y extraiga el protector de la cubierta de la bisagra de la puerta del montante delantero del subconjunto de la cubierta superior del montante delantero.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL PROTECTOR DE LA CUBIERTA DE LA BISAGRA DE LA PUERTA DEL MONTANTE DELANTERO

(a) Enganche las 11 abrazaderas y coloque el protector de la cubierta de la bisagra de la puerta del montante delantero en el subconjunto de la cubierta superior del montante delantero.

2. COLOQUE EL SUBCONJUNTO DE LA CUBIERTA SUPERIOR DEL MONTANTE DELANTERO

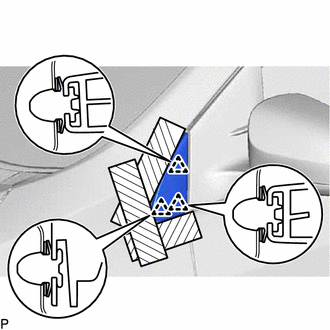

(a) Enganche los 3 clips para instalar el subconjunto de la cubierta superior del montante delantero.
