Toyota Corolla Manual de Taller: Resistor Del Soplador

Componentes

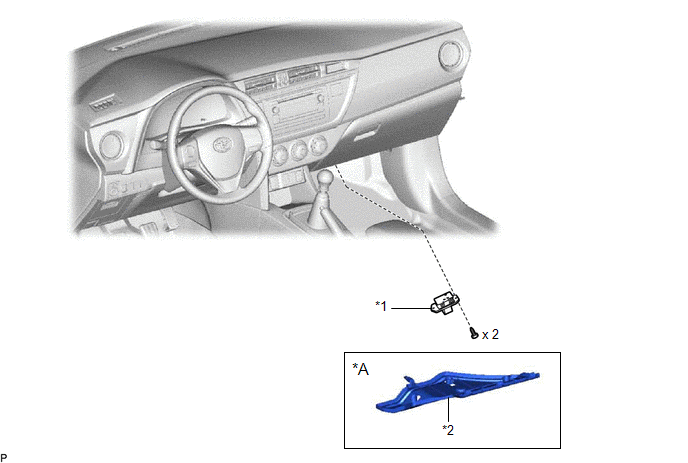

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

Haga clic aquí

2. EXTRAIGA EL RESISTOR DEL SOPLADOR

(a) Desconecte el conector.

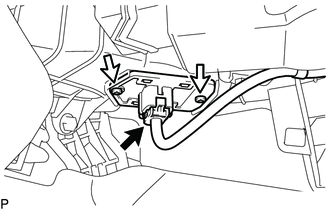

(b) Retire los 2 tornillos y el resistor del soplador.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL RESISTOR DEL SOPLADOR (para sistema de aire acondicionado manual)

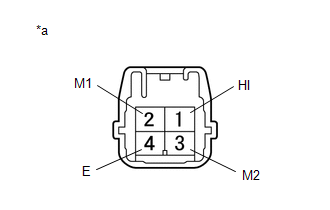

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado 4 (E) - 1 (HI) Siempre 3.12 a 3.60 Ω 2 (M1) - 1 (HI) Siempre 1.45 a 1.67 Ω 3 (M2) - 1 (HI) Siempre 0.52 a 0.60 Ω Si el resultado no es el especificado, reemplace el resistor del soplador.

*a Componente no conectado al mazo de cables (Resistor del soplador)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL RESISTOR DEL SOPLADOR

(a) Instale el resistor del soplador con los 2 tornillos.

(b) Conecte el conector.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

Haga clic aquí
