Toyota Corolla Manual de Taller: RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL RELÉ HTR RLY

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica la tensión de la batería a los terminales 1 y 2

10 kΩ o superior

3 - 5

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

  • Si el resultado no es el especificado, sustituya el relé HTR RLY.

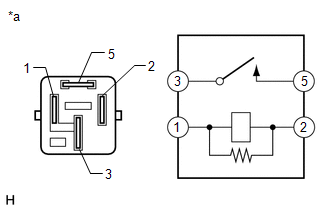

*a

Componente no conectado al mazo de cables

(Relé HTR RLY)

2. INSPECCIONE EL RELÉ DEL CALENTADOR DE PTC

(a) Mida la resistencia según los valores de la siguiente tabla.

(1) Relé PTC n° 1

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica la tensión de la batería a los terminales 1 y 2

10 kΩ o superior

3 - 5

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

  • Si los resultados no son los especificados, sustituya el relé PTC n° 1.

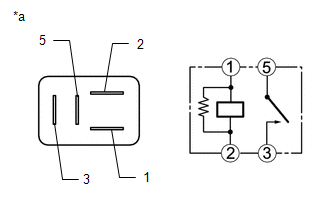

*a

Componente no conectado al mazo de cables

Relé n° 1 PTC

(2) Relé PTC n° 3

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica la tensión de la batería a los terminales 1 y 2

10 kΩ o superior

3 - 5

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

  • Si los resultados no son los especificados, sustituya el relé PTC n° 3.

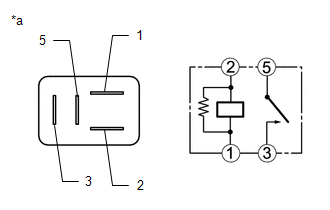

*a

Componente no conectado al mazo de cables

Relé n° 3 PTC
