Toyota Corolla Manual de Taller: Diagrama Del Sistema

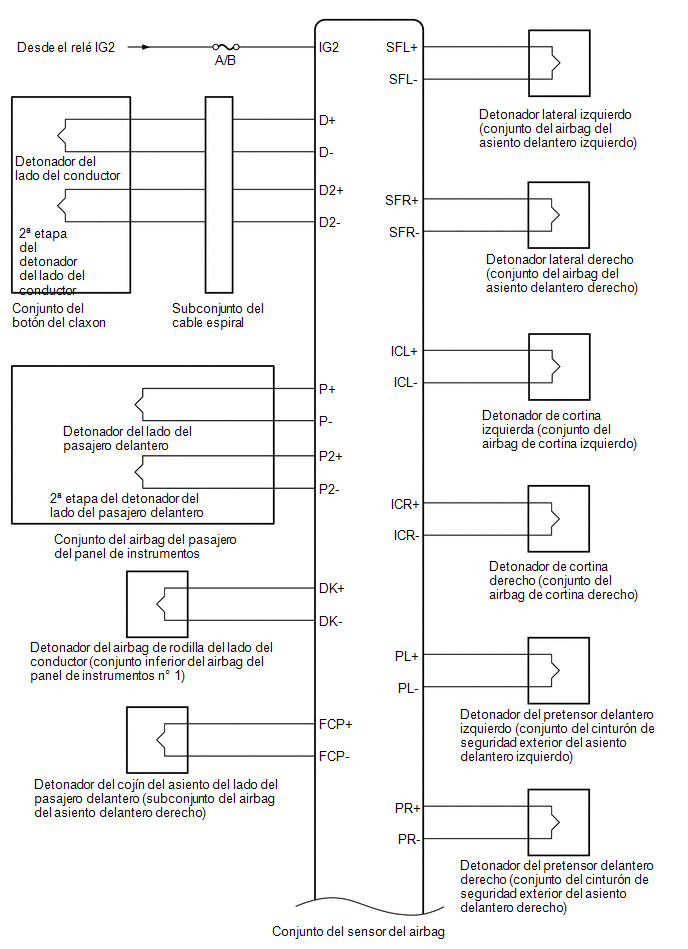

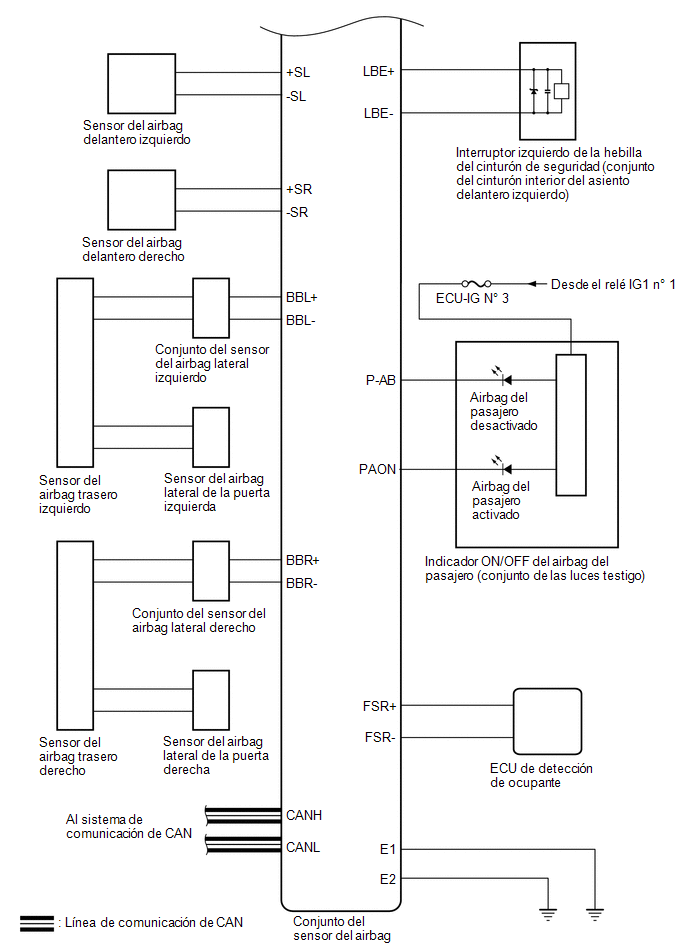

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

ECU de transmisión

(transmisor)

ECU de recepción

Señal

Método de comunicación

Conjunto del sensor del airbag

ECM

  • Señal de detección de colisión

CAN

Conjunto del sensor del airbag

Conjunto del juego de instrumentos

  • Señal de solicitud de iluminación del indicador de advertencia SRS
  • Señal de detección de ocupante del asiento del pasajero
  • Señal del interruptor de la hebilla del asiento del pasajero
  • Señal de diagnóstico (DTC)

Conjunto del sensor del airbag

ECU de control de derrape (conjunto del actuador del freno)

  • Señal del sensor de velocidad de derrape y aceleración

Conjunto del sensor del airbag

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

  • Señal del interruptor de la hebilla del asiento del conductor

ECM

Conjunto del sensor del airbag

  • Señal de régimen del motor
  • Señal de la posición del cambio
  • Señal del modo de prueba

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del sensor del airbag

  • Señal de velocidad del vehículo
  • Señal de parada

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del sensor del airbag

  • Señal de recuento de ciclo
  • Señal de recuento de tiempo
