Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

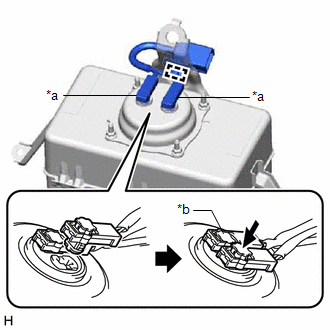

(a) Conecte los 2 conectores del airbag del cable del panel de instrumentos n° 2 al conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

  • Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
  • Asegúrese de conectar los conectores según su color correspondiente.

*a

Conector del airbag

*b

Bloqueo del conector del airbag

(b) Apriete los 2 bloqueos de los conectores del airbag para instalar los 2 conectores del airbag en el conjunto del airbag del pasajero del panel de instrumentos.

(c) Enganche la abrazadera.

2. INSTALE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

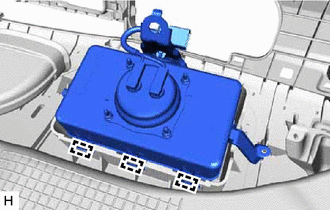

(a) Coloque los 3 ganchos.

(b) Empuje el conjunto del airbag del pasajero del panel de instrumentos para fijar los 3 ganchos.

(c) Instale el conjunto del airbag del pasajero del panel de instrumentos con los 2 tornillos.

3. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

4. CONECTE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

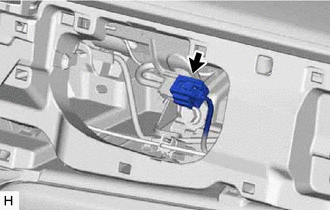

(c) Conecte el conector.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

5. INSTALE EL PANEL DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

6. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí
