Toyota Corolla Manual de Taller: Aceite Del Transeje Manual

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

2. INSPECCIONE EL ACEITE DEL TRANSEJE

(a) Detenga el vehículo en un lugar nivelado.

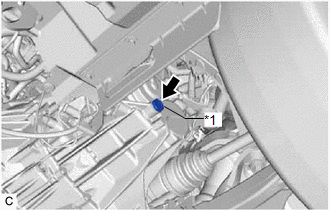

(b) Extraiga la junta y el tapón de llenado de la transmisión manual.

*1

Tapón de llenado de la transmisión manual

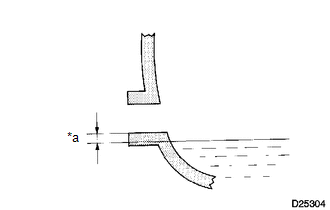

(c) Asegúrese de que el nivel de aceite esté a una distancia de 0 y 5 mm (0.197 pulg.) del borde inferior de la abertura del tapón de llenado de la transmisión manual.

AVISO:

Una cantidad de aceite excesivamente grande o pequeña de aceite del transeje manual puede causar problemas.

*a

0 a 5 mm

(d) Si el nivel está bajo, compruebe si hay fugas de aceite.

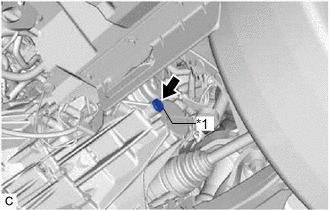

(e) Coloque una junta nueva y el tapón de llenado de la transmisión manual.

Torque:

39.2 N·m {400 kgf·cm, 29 ft·lbf}

*1

Tapón de llenado de la transmisión manual

(f) Instale la cubierta inferior trasera izquierda del motor.

3. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

2. DRENE EL ACEITE DEL TRANSEJE MANUAL

(a) Detenga el vehículo en un lugar nivelado.

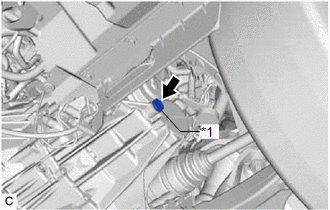

(b) Extraiga la junta y el tapón de llenado de la transmisión manual.

*1

Tapón de llenado de la transmisión manual

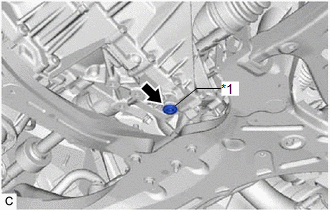

(c) Utilice una llave de cubo hexagonal (10 mm) para extraer la junta y el tapón de drenaje de transmisión manual para vaciar el aceite del transeje manual.

*1

Tapón de drenaje de la transmisión manual

(d) Utilice una llave de cubo hexagonal de 10 mm para colocar una junta nueva y el tapón de drenaje de la transmisión manual.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

3. AÑADA ACEITE AL TRANSEJE MANUAL

(a) Añada aceite del transeje manual hasta que el nivel de aceite está entre 0 y 5 mm (0.197 pulg.) del borde inferior de la abertura del tapón de llenado de la transmisión manual.

Aceite del transeje manual:

"TOYOTA Genuine Manual Transmission Gear Oil LV" (aceite para engranajes de la transmisión manual genuino de Toyota LV) o "API GL-4 y SAE 75W"

Capacidad estándar:

2.4 litros (2.5 US qts, 2.1 Imp. qts)

*a

0 a 5 mm

(b) Coloque una junta nueva y el tapón de llenado de la transmisión manual.

Torque:

39.2 N·m {400 kgf·cm, 29 ft·lbf}

AVISO:

  • Al añadir aceite del transeje, asegúrese de que el vehículo está en una superficie nivelada.
  • Una cantidad de aceite excesivamente grande o pequeña de aceite del transeje manual puede causar problemas.
  • Después de añadir el aceite del transeje manual, conduzca el vehículo y compruebe nuevamente el nivel de aceite.

4. COMPRUEBE SI HAY FUGAS DE ACEITE

5. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

    Ec65 TransmisiÓn Manual / Transeje

    Cable De Control De La TransmisiÓn
