Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

3. DESCONECTE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

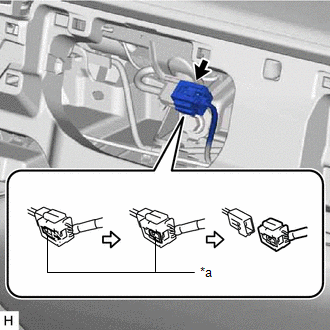

(c) Deslícelo para liberar el bloqueo y, a continuación, desconecte el conector.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Dispositivo de deslizamiento

4. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

ADVERTENCIA:

Cuando guarde el conjunto del airbag del pasajero del panel de instrumentos, mantenga el lado de despliegue del airbag hacia arriba.

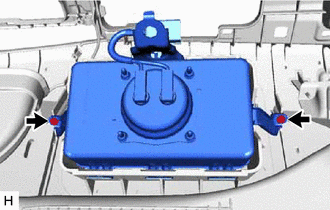

(a) Quite los 2 tornillos.

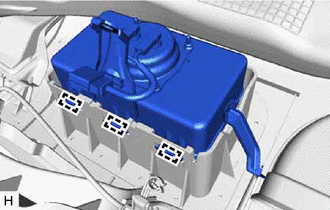

(b) Incline el conjunto de la parte superior del panel de instrumentos y suelte los 3 ganchos.

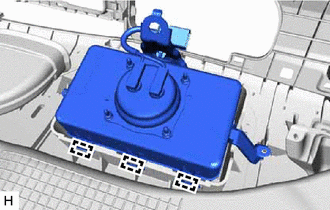

(c) Suelte los 3 ganchos para extraer del subconjunto de la parte superior del panel de instrumentos el conjunto del airbag del pasajero del panel de instrumentos.

6. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

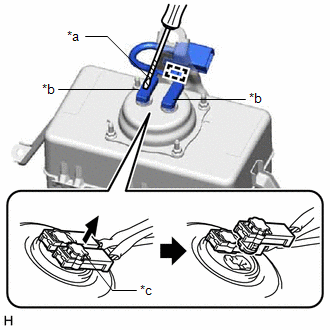

(a) Desenganche la abrazadera.

*a

Cinta protectora

*b

Conector del airbag

*c

Bloqueo del conector del airbag

(b) Utilice un destornillador con la punta envuelta en cinta protectora para soltar los 2 bloqueos del conector del airbag.

(c) Desconecte los 2 conectores del airbag para extraer el cable del panel de instrumentos n° 2 del conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

    InspecciÓn En El VehÍculo

    InstalaciÓn
