Toyota Corolla Manual de Taller: No hay comunicación en el sistema inmovilizador (B2796)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistema Antirrobo / Acceso Sin Llave / Sistema De Inmovilizador (sin Sistema De Llave Inteligente) / No hay comunicación en el sistema inmovilizador (B2796)

DESCRIPCIÓN

Este DTC se memoriza cuando el conjunto del transmisor de control de las puertas se inserta en el cilindro de la llave de encendido, pero no existe comunicación entre el conjunto del transmisor de control de las puertas y el conjunto de la ECU de la llave transmisora.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada	Nota
B2796	No hay comunicación en el sistema inmovilizador	El código ID de la llave no se puede transmitir al conjunto de la ECU de la llave transmisora (lógica de detección de 1 ciclo*).	Conjunto del transmisor de control de las puertas Mazo de cables o conector Bobina de la llave transmisora Conjunto de la ECU de la llave transmisora	Inserte el conjunto del transmisor de control de las puertas en el cilindro de la llave de encendido.

*: Solo se emite si se ha producido una avería.

Estado del vehículo y funcionamiento a prueba de fallos si se ha detectado una avería

Estado del vehículo cuando se detecta una avería	Funcionamiento a prueba de fallos si se ha detectado una avería
El motor no se puede arrancar	-

Lista de datos relacionados y prueba activa

N° de DTC	Lista de datos y prueba activa
B2796	-

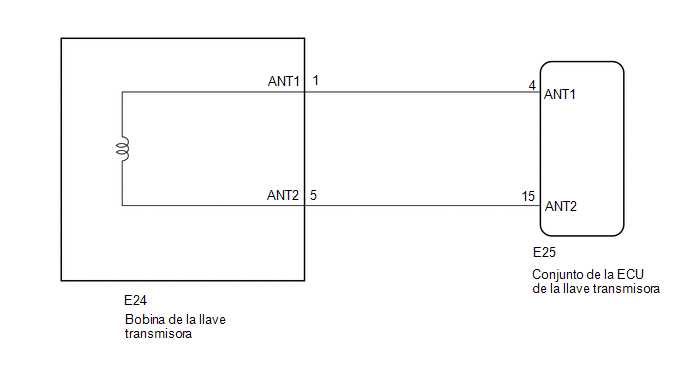

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto de la ECU de la llave transmisora o el conjunto del transmisor de control de las puertas se sustituye, consulte el apartado Registro.
Haga clic aquí
Tras la reparación, lleve a cabo la "Operación de confirmación de la emisión de DTC" para comprobar que no se emite ningún DTC.

PROCEDIMIENTO

1.	BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs

2.	COMPRUEBE SI SE EMITEN DTC

(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".

(b) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OK:

No se emite el B2796.

Resultado:

Resultado	Vaya a
B2796 no se emite.	A
Se emite el DTC B2796 para todos los conjuntos de transmisores de control de las puertas	B
Se emite el DTC B2796 para cualquier conjunto de transmisor de control de las puertas	C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

IR AL PUNTO 6

3.	SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Sustituya el conjunto de la ECU de la llave transmisora por uno nuevo.

Haga clic aquí

AVISO:

Se requiere el registro del código de la llave para reemplazar un conjunto de la ECU de la llave transmisora, consulte el apartado Registro.

Haga clic aquí

4.	BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs

5.	COMPRUEBE SI SE EMITEN DTC

(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".

(b) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OK:

No se emite el DTC B2796.

Resultado:

Resultado	Vaya a
B2796 no se emite.	A
Se emite el B2796	B

FIN (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA DEFECTUOSO)

SUSTITUYA EL CONJUNTO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS QUE EMITIÓ EL DTC

6.	REEMPLACE EL CONJUNTO DEL TRANSMISOR DE CONTROL DE LA PUERTA

(a) Sustituya el conjunto del transmisor de control de las puertas para la que se almacenó el DTC.

AVISO:

Se requiere el registro del código de la llave para reemplazar un conjunto del transmisor de control de las puertas, consulte el apartado Registro.

Haga clic aquí

7.	BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs

8.	COMPRUEBE SI SE EMITEN DTC

(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".

(b) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OK:

No se emite el DTC B2796.

Resultado:

Resultado	Vaya a
B2796 no se emite.	A
Se emite el B2796	B

FIN DE LA INSPECCIÓN (EL CONJUNTO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS ESTABA DEFECTUOSO)

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
