INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL ESPÁRRAGO PRISIONERO (con espárrago prisionero)

OBSERVACIÓN:

Si el espárrago prisionero está deformado o las roscas dañadas, reemplácelo.

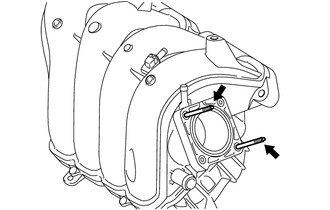

(a) Instale los 2 espárragos prisioneros en el colector de admisión con una llave "TORX" E6. Torque: 5.0 N·m {51 kgf·cm, 44 in·lbf}

2. COLOQUE EL COLECTOR DE ADMISIÓN ORIENTADO HACIA LA JUNTA DE CULATA N° 1

(a) Instale un nuevo colector de admisión n° 1 a la junta de culata en el colector de admisión.

3. INSTALE EL COLECTOR DE ADMISIÓN

(a) Instale la junta de la cubierta del motor en el colector de admisión.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(b) Instale temporalmente el puntal del colector de admisión y el colector de admisión con los 4 pernos y las 2 tuercas. OBSERVACIÓN: Si el perno de fijación del colector de admisión no puede apretarse al par especificado debido a que el extremo del perno de fijación del soporte n° 2 del generador está en el camino, extraiga la correa trapezoidal ranurada en primer lugar. Haga clic aquí

*a Extremo del perno de fijación del soporte n° 2 del generador *b Perno de fijación del colector de admisión

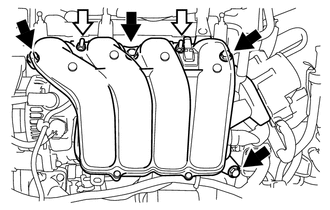

(c) Apriete los 4 pernos y las 2 tuercas al par de apriete especificado en varios pasos.

	Perno
	Tuerca

Torque:

28 N·m {286 kgf·cm, 21 ft·lbf}

(d) Coloque el soporte de la abrazadera del mazo de cables con el perno.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

(e) Enganche las 4 abrazaderas del mazo de cables.

4. CONECTE LA MANGUERA DE VENTILACIÓN N° 1

(a) Conecte la manguera de ventilación n° 1 al colector de admisión y deslice el clip para fijarla.

5. CONECTE LA MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

(a) Coloque la manguera de alimentación de vapor de combustible n° 1 en el colector de admisión.

6. INSTALE EL SOPORTE DEL SENSOR DE VACÍO

(a) Instale el soporte del sensor de vacío en el colector de admisión con la junta de la cubierta del motor.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(b) Conecte el conjunto de la manguera de aire n° 1 en el colector de admisión.

(c) Enganche las 2 abrazaderas del mazo de cables al soporte del sensor de vacío.

(d) Enganche la abrazadera del mazo de cables en el colector de admisión.

7. INSTALE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

Haga clic aquí

8. INSTALE EL CONJUNTO DEL CUERPO DE LA MARIPOSA

Haga clic aquí
