Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

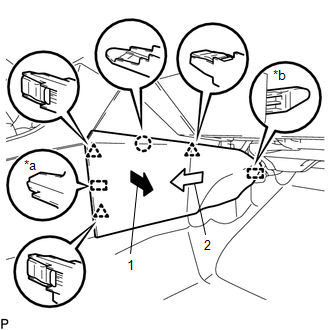

2. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

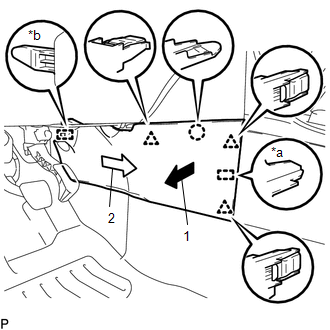

(a) Tire del encastre de la caja de la consola delantera n° 1 en la dirección indicada por la flecha (1) para desenganchar la garra, los 3 clips y la guía <A>.

*a Guía <A> *b Guía <B>

(b) Tire del encastre de la caja de la consola delantera n° 1 en la dirección indicada por la flecha (2) para desenganchar la guía <B> y extraiga el encastre de la caja de la consola delantera n° 1.

3. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 2

(a) Tire del encastre de la caja de la consola delantera n° 2 en la dirección indicada por la flecha (1) para desenganchar la garra, los 3 clips y la guía <A>.

*a Guía <A> *b Guía <B>

(b) Tire del encastre de la caja de la consola delantera n° 2 en la dirección indicada por la flecha (2) para desenganchar la guía <B> y extraiga el encastre de la caja de la consola delantera n° 2.

4. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS (para transeje manual)

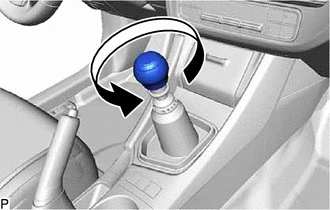

(a) Gire el subconjunto de la perilla de la palanca de cambios en el sentido contrario a las agujas del reloj para extraerlo.

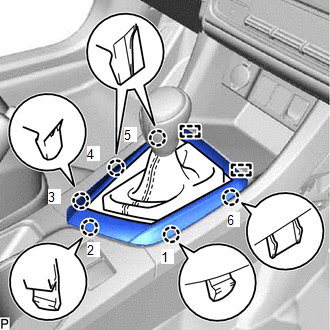

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO (para transeje manual)

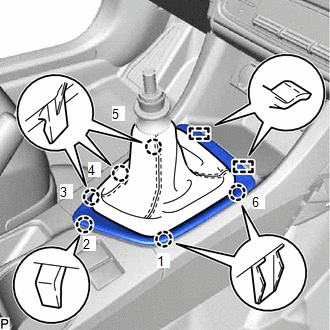

(a) Desenganche las 6 garras en el orden indicado en la ilustración.

(b) Desenganche las 2 guías y extraiga el subconjunto de la cubierta del orificio del cambio.

6. EXTRAIGA EL BISEL DEL ORIFICIO DEL CAMBIO (para CVT)

(a) Desenganche las 6 garras en el orden indicado en la ilustración.

(b) Desenganche las 2 guías y extraiga el bisel del orificio del cambio.

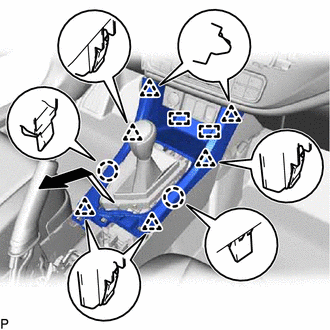

7. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

(a) Desenganche las 4 garras y los 5 clips.

(b) Desconecte todos los conectores y extraiga el subconjunto del panel superior de la consola.

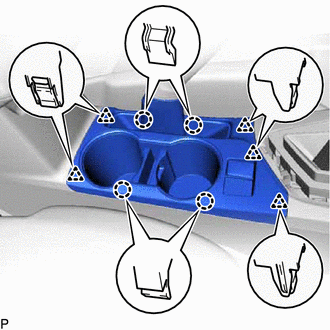

8. RETIRE LA PARTE SUPERIOR DEL PANEL DE LA CONSOLA

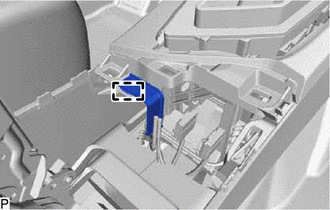

(a) Desenganche la abrazadera.

(b) Desenganche las 2 garras, los 6 clips y las 2 guías y extraiga el panel superior de la consola como se muestra en la ilustración.

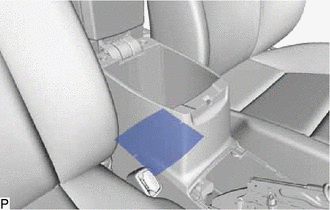

9. QUITE LA MOQUETA DE LA CAJA DE LA CONSOLA

(a) Extraiga la moqueta de la caja de consola.

10. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

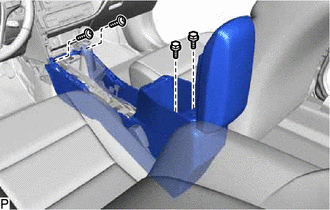

(a) Para transeje manual:

(1) Quite los 2 pernos y los 2 tornillos.

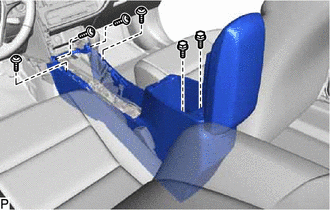

(b) para CVT:

(1) Quite los 2 pernos y los 4 tornillos.

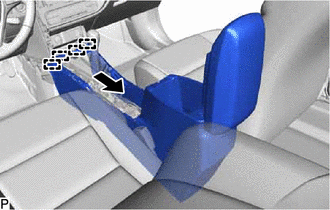

(c) Desenganche las 4 guías y extraiga el conjunto de la caja de la consola trasera de la forma indicada en la ilustración.
