Toyota Corolla Manual de Taller: Componentes

COMPONENTES

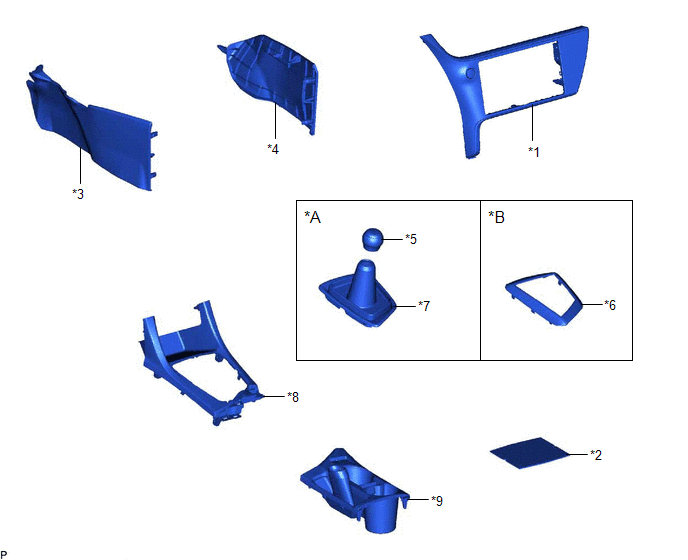

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

MOQUETA DE LA CAJA DE LA CONSOLA

*3

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

*4

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 2

*5

SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

*6

BISEL DEL ORIFICIO DEL CAMBIO

*7

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

*8

PANEL SUPERIOR DE LA CONSOLA

*9

SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

-

-

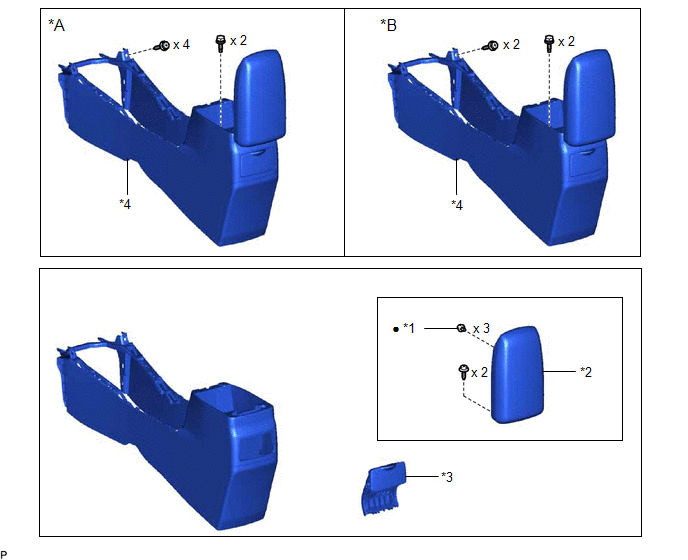

ILUSTRACIÓN

*A

para CVT

*B

Para transeje manual

*1

AMORTIGUADOR DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

*2

SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

*3

SUBCONJUNTO DEL SUJETAVASOS DEL PANEL DE INSTRUMENTOS

*4

CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Pieza no reutilizable

-

-

    Caja De La Consola Delantera

    ExtracciÓn
