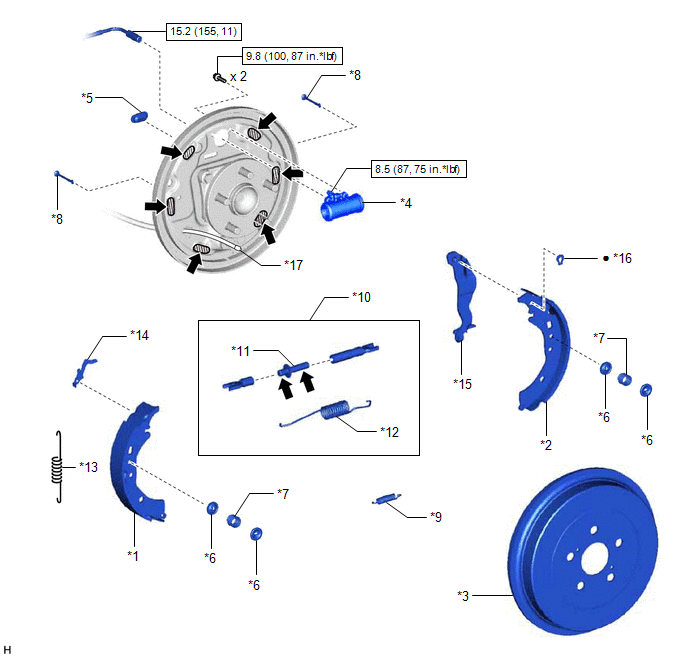

*1
|
ZAPATA DEL FRENO (DELANTERA)
|
*2
|
ZAPATA DEL FRENO (TRASERA)
|
*3
|
SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO
|
*4
|
CONJUNTO DEL CILINDRO DEL FRENO DE LA RUEDA TRASERA
|
*5
|
TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA
|
*6
|
COPA DEL MUELLE DE RETENCIÓN DE LA ZAPATA
|
*7
|
MUELLE DE RETENCIÓN DE LA ZAPATA
|
*8
|
PASADOR DEL MUELLE DE RETENCIÓN DE LA ZAPATA
|
*9
|
MUELLE DE TENSIÓN DE LA ZAPATA
|
*10
|
JUEGO DE TIRANTES DEL FRENO TRASERO
|
*11
|
PERNO DE AJUSTE
|
*12
|
MUELLE DE TENSIÓN
|
*13
|
MUELLE DE TENSIÓN DE LA PALANCA DE AJUSTE AUTOMÁTICO DEL FRENO TRASERO
|
*14
|
PALANCA DE AJUSTE AUTOMÁTICO DEL FRENO TRASERO
|
*15
|
SUBCONJUNTO DE LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO TRASERO
|
*16
|
ARANDELA ABIERTA
|
*17
|
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3
|
-
|
-
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
|
●
|
Pieza no reutilizable
|
|
Grasa para altas temperaturas
|
-
|
-
|
