Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. RETIRE EL SUBCONJUNTO DEL SUJETAVASOS DEL PANEL DE INSTRUMENTOS

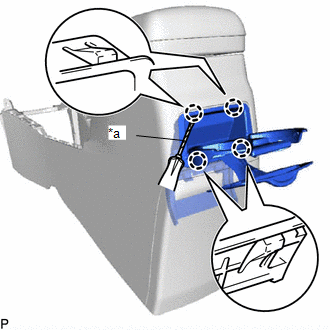

(a) Desenganche con un destornillador las 4 garras y extraiga el subconjunto del sujetavasos del panel de instrumentos.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

2. EXTRAIGA EL SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

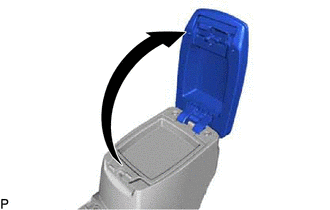

(a) Abra el subconjunto de la puerta del compartimiento de la consola.

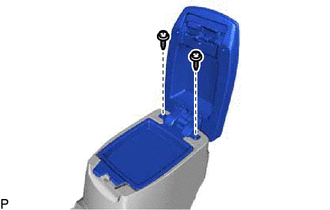

(b) Extraiga los 2 tornillos y el subconjunto de la puerta del compartimiento de la consola.

3. EXTRAIGA EL COJÍN DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

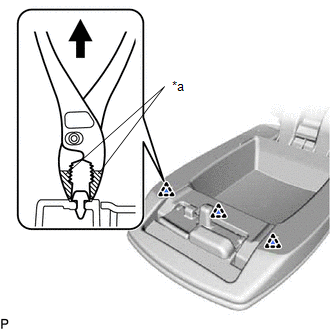

(a) Utilice unos alicates para desenganchar los 3 clips y extraiga los 3 elementos amortiguadores de la puerta del compartimiento de la consola como se muestra en la ilustración.

OBSERVACIÓN:

Envuelva con cinta protectora la punta de los alicates antes de utilizarlos.

*a

Cinta protectora

    ExtracciÓn

    Montaje
