MONTAJE

PROCEDIMIENTO

1. INSTALE EL COJÍN DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

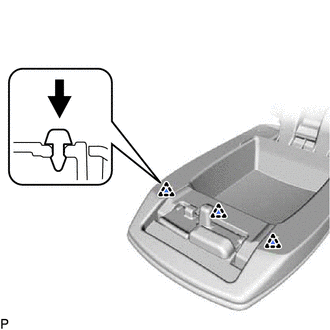

(a) Enganche los 3 clips para instalar los 3 nuevos elementos amortiguadores de la puerta del compartimiento de la consola como se muestra en la ilustración.

2. INSTALE EL SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

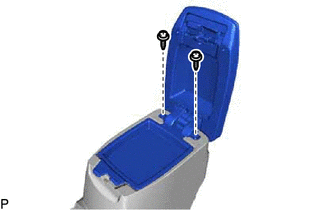

(a) Instale el subconjunto de la puerta del compartimiento de la consola con los 2 tornillos.

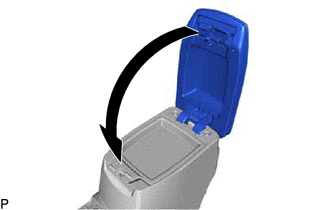

(b) Cierre el subconjunto de la puerta del compartimiento de la consola.

3. INSTALE EL SUBCONJUNTO DEL SUJETAVASOS DEL PANEL DE INSTRUMENTOS

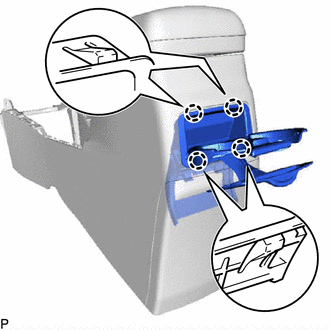

(a) Enganche las 4 garras e instale el subconjunto del sujetavasos del panel de instrumentos.
