INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON
MOTOR
|
(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.
(1) Aplique tensión de la batería y compruebe el funcionamiento del motor
del cierre de la puerta.
OK:
|
Conexión
|
Resultado
|
|
Terminal positivo (+) de la batería → Terminal 4 (L)
Terminal negativo (-) de la batería → Terminal 1 (UL)
|
Se bloquea
|
|
Terminal positivo (+) de la batería → Terminal 1 (UL)
Terminal negativo (-) de la batería → Terminal 4 (L)
|
Se desbloquea
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera izquierda con motor.
|
|
|

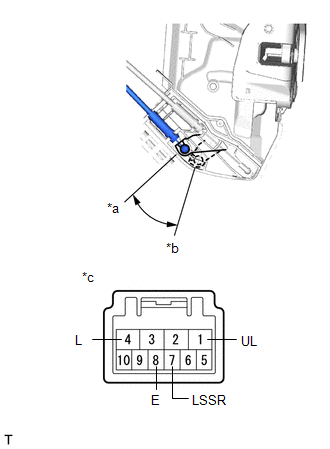

*a
|
Desbloquear
|
|
*b
|
Bloquear
|
|
*c
|
Componente no conectado al mazo de cables
(Conjunto de la cerradura de la puerta delantera izquierda
con motor)
|
|
|
(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo de
puertas.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
7 (E) - 8 (LSSR)
|
Bloqueada
|
10 kΩ o superior
|
|
7 (E) - 8 (LSSR)
|
Desbloqueada
|
Inferior a 1 Ω
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera izquierda con motor.
|
(c) Compruebe el funcionamiento del interruptor de bloqueo y desbloqueo
de la cerradura de la puerta.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
9 (L) - 7 (E)
|
Se mantiene en posición de bloqueo
|
Inferior a 1 Ω
|
|
9 (L) - 7 (E)
|
Posición neutra o se mantiene en posición de desbloqueo
|
10 kΩ o superior
|
|
10 (UL) - 7 (E)
|
Se mantiene en posición de desbloqueo
|
Inferior a 1 Ω
|
|
10 (UL) - 7 (E)
|
Posición neutra o se mantiene en posición de bloqueo
|
10 kΩ o superior
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera izquierda con motor.
|
|
|

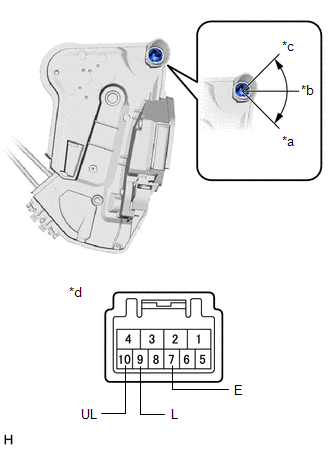

*a
|
Desbloquear
|
|
*b
|
Punto muerto
|
|
*c
|
Bloquear
|
|
*d
|
Componente no conectado al mazo de cables
(Conjunto de la cerradura de la puerta delantera izquierda
con motor)
|
|
|
2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON
MOTOR
|
(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.
(1) Aplique tensión de la batería y compruebe el funcionamiento del motor
del cierre de la puerta.
OK:
|
Conexión
|
Resultado
|
|
Terminal positivo (+) de la batería → Terminal 4 (L)
Terminal negativo (-) de la batería → Terminal 1 (UL)
|
Se bloquea
|
|
Terminal positivo (+) de la batería → Terminal 1 (UL)
Terminal negativo (-) de la batería → Terminal 4 (L)
|
Se desbloquea
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera derecha con motor.
|
|
|

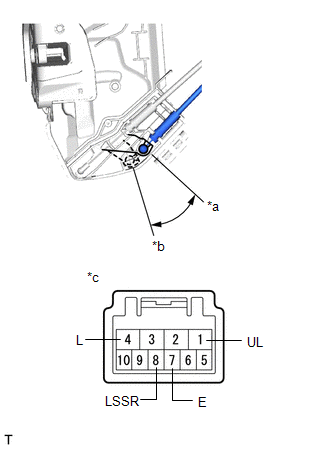

*a
|
Desbloquear
|
|
*b
|
Bloquear
|
|
*c
|
Componente no conectado al mazo de cables
(Conjunto de la cerradura de la puerta delantera derecha
con motor)
|
|
|
(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo de
puertas.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
7 (LSSR) - 8 (E)
|
Bloqueada
|
10 kΩ o superior
|
|
7 (LSSR) - 8 (E)
|
Desbloqueada
|
Inferior a 1 Ω
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera derecha con motor.
|
(c) Compruebe el funcionamiento del interruptor de bloqueo y desbloqueo
de la cerradura de la puerta. sin función de control del sistema inalámbrico
de cierre centralizado de puertas
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
6 (L) - 8 (E)
|
Se mantiene en posición de bloqueo
|
Inferior a 1 Ω
|
|
6 (L) - 8 (E)
|
Posición neutra o se mantiene en posición de desbloqueo
|
10 kΩ o superior
|
|
5 (UL) - 8 (E)
|
Se mantiene en posición de desbloqueo
|
Inferior a 1 Ω
|
|
5 (UL) - 8 (E)
|
Posición neutra o se mantiene en posición de bloqueo
|
10 kΩ o superior
|
Si el resultado no es el especificado, reemplace el conjunto de la cerradura
de la puerta delantera derecha con motor.
|
|
|

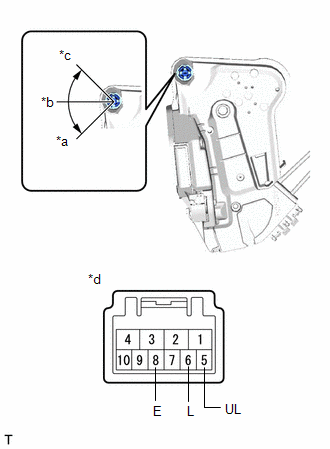

*a
|
Desbloquear
|
|
*b
|
Punto muerto
|
|
*c
|
Bloquear
|
|
*d
|
Componente no conectado al mazo de cables
(Conjunto de la cerradura de la puerta delantera derecha
con motor)
|
|
|
|
