Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

7. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

9. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

10. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

11. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

12. EXTRAIGA EL CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

Haga clic aquí

14. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del conductor)

Haga clic aquí

15. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del pasajero delantero)

Con cilindro de la cerradura:

Haga clic aquí

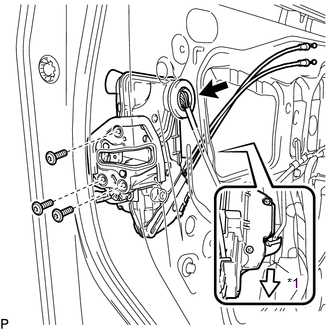

16. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

(a) Desconecte el conector.

*1

Vástago de apertura de la cerradura de la puerta delantera

(b) Quite los 3 tornillos con una llave de cubo "TORX" T30.

(c) Deslice hacia abajo el conjunto de la cerradura con motor de la puerta delantera para desconectar el vástago de apertura de la cerradura de la puerta delantera y extraiga el conjunto de la cerradura con motor de la puerta delantera junto con los cables, como una unidad.

(d) Si vuelve a utilizar el conjunto de la cerradura de la puerta delantera con motor:

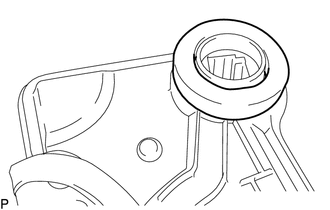

(1) Extraiga el sello del mazo de cables de la cerradura del conjunto de la cerradura de la puerta delantera con motor.

17. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

Haga clic aquí

18. EXTRAIGA EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí
