Toyota Corolla Manual de Taller: Componentes

COMPONENTES

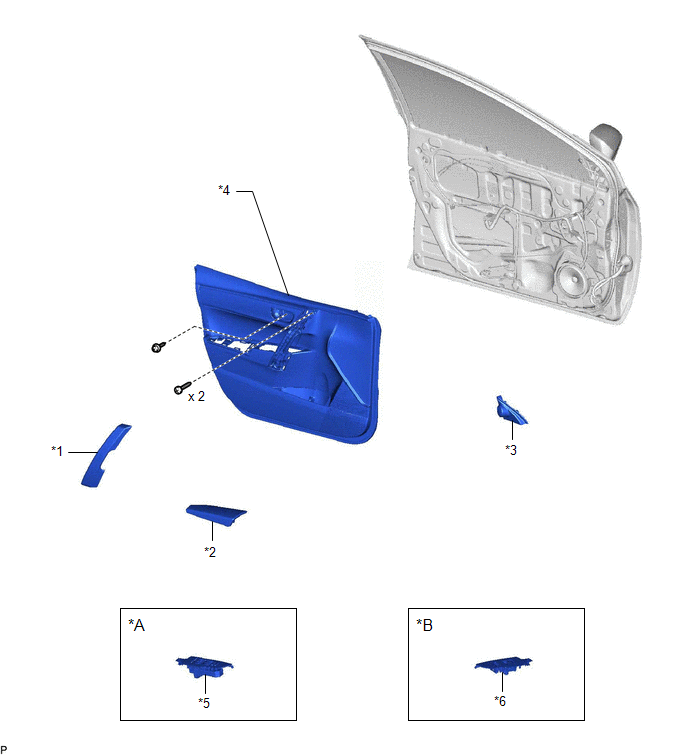

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CUBIERTA DEL ASIDERO DE LA PUERTA

*2

CONJUNTO DEL REPOSABRAZOS DELANTERO

*3

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*5

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

*6

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

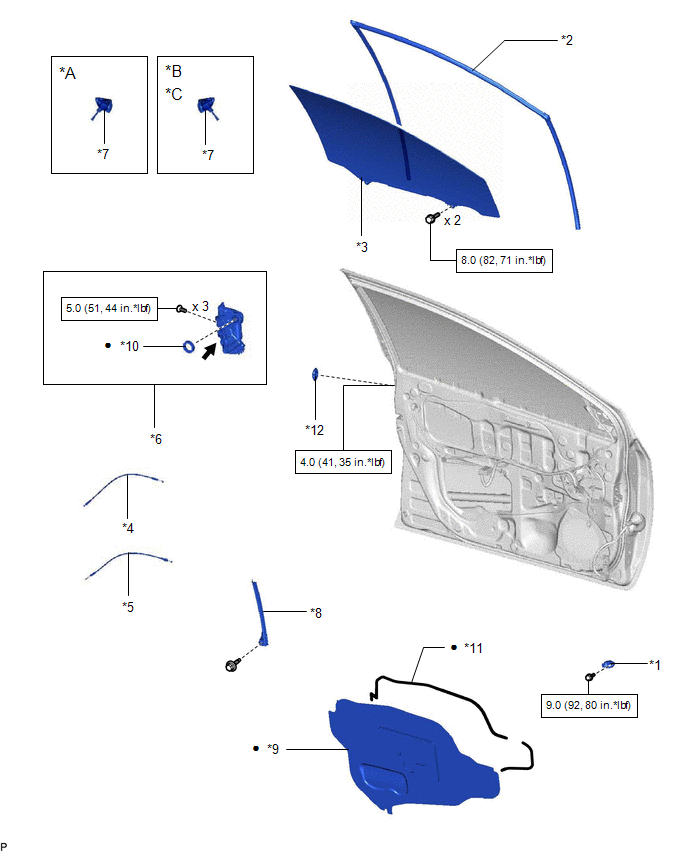

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*C

Con cilindro de la cerradura

-

-

*1

SENSOR DEL AIRBAG DE LA PUERTA

*2

CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

*4

CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

*5

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

*7

CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE LA CERRADURA

*8

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

*9

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

*10

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

*11

CINTA DE BUTILO

*12

TAPÓN DEL ORIFICIO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Cerradura De La Puerta Delantera

    ExtracciÓn
