DESCRIPCIÓN Cuando se pulsa
el interruptor del calefactor del espejo (interruptor del desempañador
de la luneta trasera) del conjunto del sistema de control del aire
acondicionado, la señal de accionamiento se envía al conjunto del
amplificador del aire acondicionado a través de una comunicación LIN.
Cuando el conjunto del amplificador del aire acondicionado recibe la
señal, enciende el relé del desempañador para accionar los calefactores

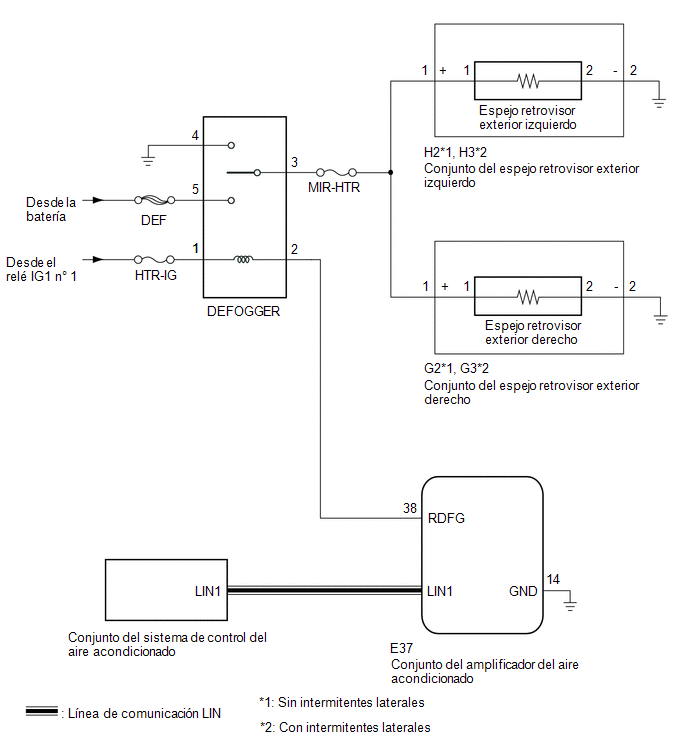

del espejo. DIAGRAMA DE CONEXIONES
 PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
- Si la tensión de la batería disminuye, se cancela el funcionamiento de
la calefacción del espejo para priorizar el suministro de energía al
sistema de la servodirección.
Haga clic aquí
PROCEDIMIENTO |
1. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream. (d) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Active Test.
(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream. Body Electrical > Air Conditioner > Active Test
|
Pantalla del tester | Elemento de medición |
Margen de control | Nota de diagnóstico | |
Defogger Relay (Rear) |
Calefactor del espejo |
OFF u ON | - | Body Electrical > Air Conditioner > Active Test
|
Pantalla del tester | |
Defogger Relay (Rear) | Resultado:
|
Resultado | Vaya a | |
El funcionamiento del calefactor del espejo en ambos espejos no es normal. |
A | | El funcionamiento del calefactor del espejo del espejo del lado derecho no es normal. |
B | | El funcionamiento del calefactor del espejo del espejo del lado izquierdo no es normal. |
C |
| B |
 | IR AL PUNTO 3 |
| C |
| IR AL PUNTO 5 |
|
A |
 | |
| 2. |
REVISE EL SISTEMA DESEMPAÑADOR DE LA LUNETA |
(a) Compruebe el funcionamiento del sistema del desempañador de la luneta.
Haga clic aquí OK: El sistema desempañador de la luneta funciona normalmente.
| OK |
| COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DESEMPAÑADOR-CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO/IZQUIERDO) |
| MAL |
| VAYA AL SISTEMA DESEMPAÑADOR DE LA LUNETA |
| 3. |
COMPRUEBE
EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DESEMPAÑADOR-CONJUNTO DEL
ESPEJO RETROVISOR EXTERIOR DERECHO-MASA DE LA CARROCERÍA) |
(a) Extraiga el relé DEFOGGER del bloque de relés y del conjunto del bloque de empalmes del compartimiento del motor.
(b) Desconecte el conector G2*1 o G3*2 del conjunto del espejo retrovisor exterior derecho.
- *1: Sin intermitentes laterales
- *2: Con intermitentes laterales
(c) Desconecte el conector H2*1 o H3*2 del conjunto del espejo retrovisor exterior izquierdo.
- *1: Sin intermitentes laterales
- *2: Con intermitentes laterales
(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar: Sin intermitentes laterales |
Conexión del tester | Estado |
Valor especificado | |
Terminal 3 del soporte del relé DEFOGGER - G2-1 (+) |
Siempre | Inferior a 1 Ω | |
G2-2 (-) - Masa de la carrocería |
Siempre | Inferior a 1 Ω | |
G2-1 (+) - Masa de la carrocería |
Siempre | 10 kΩ o superior | |
Terminal 3 del soporte del relé DEFOGGER - Masa de la carrocería |
Siempre | 10 kΩ o superior | Con intermitentes laterales |
Conexión del tester | Estado |
Valor especificado | |
Terminal 3 del soporte del relé DEFOGGER - G3-1 (+) |
Siempre | Inferior a 1 Ω | |
G3-2 (-) - Masa de la carrocería |
Siempre | Inferior a 1 Ω | |
G3-1 (+) - Masa de la carrocería |
Siempre | 10 kΩ o superior | |
Terminal 3 del soporte del relé DEFOGGER - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
OK | |
| |
| 4. |
INSPECCIONE EL ESPEJO RETROVISOR EXTERIOR DERECHO |
(a) Extraiga el espejo retrovisor exterior derecho. Haga clic aquí
(b) Inspeccione el espejo retrovisor exterior derecho.
Haga clic aquí OK: El espejo retrovisor exterior derecho funciona con normalidad.
| OK |
| SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO |
| MAL |
| SUSTITUYA EL ESPEJO RETROVISOR EXTERIOR DERECHO |
| 5. |
COMPRUEBE
EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DESEMPAÑADOR - CONJUNTO DEL
ESPEJO RETROVISOR EXTERIOR IZQUIERDO - MASA DE LA CARROCERÍA) |
(a) Extraiga el relé DEFOGGER del bloque de relés y del conjunto del bloque de empalmes del compartimiento del motor.
(b) Desconecte el conector H2*1 o H3*2 del conjunto del espejo retrovisor exterior izquierdo.
- *1: Sin intermitentes laterales
- *2: Con intermitentes laterales
(c) Desconecte el conector G2*1 o G3*2 del conjunto del espejo retrovisor exterior derecho.
- *1: Sin intermitentes laterales
- *2: Con intermitentes laterales
(d) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar: Sin intermitentes laterales |
Conexión del tester | Estado |
Valor especificado | |
Terminal 3 del soporte del relé DEFOGGER - H2-1 (+) |
Siempre | Inferior a 1 Ω | |
H2-2 (-) - Masa de la carrocería |
Siempre | Inferior a 1 Ω | |
H2-1 (+) - Masa de la carrocería |
Siempre | 10 kΩ o superior | |
Terminal 3 del soporte del relé DEFOGGER - Masa de la carrocería |
Siempre | 10 kΩ o superior | Con intermitentes laterales |
Conexión del tester | Estado |
Valor especificado | |
Terminal 3 del soporte del relé DEFOGGER - H3-1 (+) |
Siempre | Inferior a 1 Ω | |
H3-2 (-) - Masa de la carrocería |
Siempre | Inferior a 1 Ω | |
H3-1 (+) - Masa de la carrocería |
Siempre | 10 kΩ o superior | |
Terminal 3 del soporte del relé DEFOGGER - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
OK | |
| |
| 6. |
INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO |
(a) Extraiga el espejo retrovisor exterior izquierdo. Haga clic aquí
(b) Inspeccione el espejo retrovisor exterior izquierdo.
Haga clic aquí OK: El espejo retrovisor exterior izquierdo funciona con normalidad.
| OK |
| SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
| MAL |
| SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO | |
