Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

AVISO:

• Si vuelve a utilizar el conjunto de la cerradura de las puertas delanteras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
• No permita que se adhiera grasa o polvo a la superficie de instalación del sello del mazo de cables de la cerradura de la puerta.
• Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello está dañado, puede introducirse agua. Esto puede provocar una avería en el conjunto de la cerradura de la puerta delantera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta delantera con motor.

(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta delantera con motor:

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta delantera con motor.

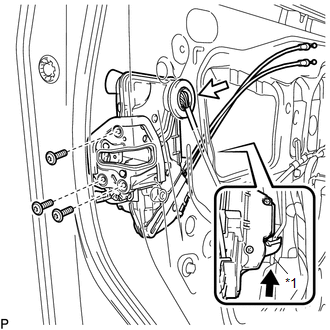

(c) Conecte el vástago de apertura de la cerradura de la puerta delantera con motor en el conjunto de la cerradura. OBSERVACIÓN: Asegúrese de que el vástago de apertura de la cerradura de la puerta delantera está conectado correctamente al conjunto de la cerradura de la puerta delantera con motor.

*1 Vástago de apertura de la cerradura de la puerta delantera

(d) Instale el conjunto de la cerradura de la puerta delantera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(e) Conecte el conector.

5. INSTALE LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del conductor)

Haga clic aquí

6. INSTALE LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del pasajero delantero)

Con cilindro de la cerradura

Haga clic aquí

7. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

Haga clic aquí

8. INSTALE EL CARRIL DE LA VENTANILLA DELANTERA

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

10. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

11. COLOQUE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

12. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

13. INSTALE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

14. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

15. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

16. INSTALE EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

17. INSTALE LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí

18. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

19. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

20. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí

21. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

22. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
