PROCEDIMIENTO DEL MODO DE COMPROBACIÓN

COMPRUEBE EL FUNCIONAMIENTO NORMAL DE LA RESTRICCIÓN DEL REFRIGERANTE (COMPRUEBE LOS DTC Y EL INDICADOR DEL INTERRUPTOR DE A/C) (con sistema del enfriador)

(a) Arranque el motor.

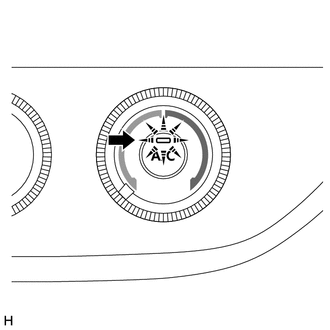

(b) Compruebe que el indicador del interruptor del A/C continúa encendido cuando se cumplen los siguientes requisitos.

Condición de medida

Elemento

Estado

Interruptor A/C

On (Activado)

Tiempo de funcionamiento del aire acondicionado

15 minutos o más

Temperatura ambiente*

0 a 49°C (32 a 120°F)

Temperatura del refrigerante del motor

45°C (113°F) o superior

*: Si la temperatura ambiente no se encuentra dentro del margen que se muestra, no lleve a cabo esta inspección.

OBSERVACIÓN:

El indicador del interruptor del A/C y el sistema de aire acondicionado se apagan después de 11 minutos si la cantidad de refrigerante del sistema no es suficiente.

(c) Conecte el Techstream al DLC3.

(d) Compruebe si se emite el DTC B14B8.

Haga clic aquí

Resultado

Resultado

Cantidad de refrigerante

Medida correctiva

Se emite el DTC B14B8

Recipiente vacío o casi vacío

Compruebe si hay fugas de refrigerante con un detector de fugas de halógeno y repárelas si es necesario.

Haga clic aquí

No se emite el DTC B14B8.

Correcta o insuficiente

Realice una inspección de la escasez del refrigerante con el Techstream.

INSPECCIONE LA RESTRICCIÓN DE REFRIGERANTE CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Arranque el motor.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Utility/Refrigerant Gas Volume Check.

Body Electrical > Air Conditioner > Utility

Pantalla del tester

Refrigerant Gas Volume Check

(e) De acuerdo con las indicaciones del Techstream, compruebe la escasez de refrigerante cuando se cumplan las siguientes condiciones.

Condición de medida

Elemento

Estado

Interruptor A/C

On (Activado)

Temperatura ambiente*

0 a 49°C (32 a 120°F)

Nivel del soplador

HI

*: Si la temperatura ambiente no se encuentra dentro del margen que se muestra, no lleve a cabo esta inspección.

OBSERVACIÓN:

  • Si desea más información acerca del Techstream, consulte el manual del usuario del mismo.
  • Se visualiza un mensaje en el Techstream que indica la escasez de refrigerante y el sistema de aire acondicionado se apaga si la cantidad de refrigerante no es suficiente.
  • No se almacena ningún DTC cuando se realiza la comprobación de escasez de refrigerante con el Techstream.
Resultado

Resultado

Cantidad de refrigerante

Medida correctiva

Escasez de refrigerante

Fuga o insuficiente

  1. Compruebe si hay fugas de refrigerante con un detector de fugas de halógeno y repárelas si es necesario.

    Haga clic aquí

  2. Vacíe el sistema de aire acondicionado y cárguelo con la cantidad adecuada de refrigerante nuevo o purificado.

Nivel correcto del refrigerante

Correcto

-
