DESMONTAJE

PROCEDIMIENTO

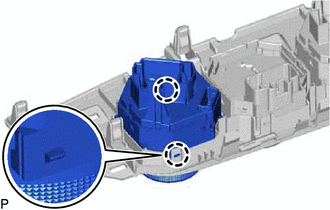

1. EXTRAIGA EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 3

(a) Desenganche con un destornillador las 2 garras y extraiga el subconjunto n° 3 del sistema de control de la calefacción.

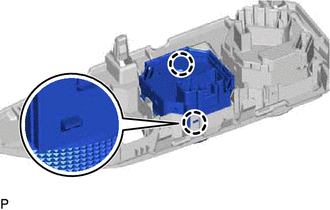

2. EXTRAIGA EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 2

(a) Desenganche con un destornillador las 2 garras y extraiga el subconjunto n° 2 del sistema de control de la calefacción.

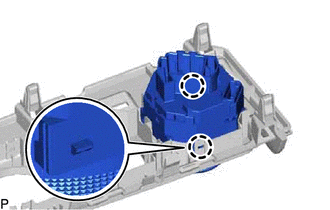

3. EXTRAIGA EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 1

(a) Desenganche con un destornillador las 2 garras y extraiga el subconjunto n° 1 del sistema de control de la calefacción.
