Toyota Corolla Manual de Taller: Componentes

COMPONENTES

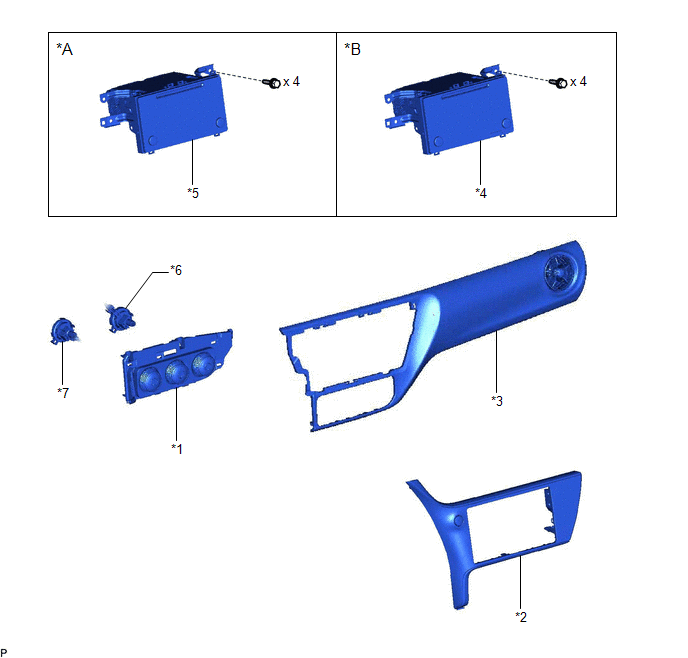

ILUSTRACIÓN

*A

Para tipo con radio y pantalla

*B

Para tipo con receptor de navegación

*1

CONJUNTO DEL PANEL DE AIRE ACONDICIONADO

*2

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*3

SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

*4

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

*5

CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

*6

SUBCONJUNTO DEL CABLE DE CONTROL DEL REGULADOR DE LA MEZCLA DE AIRE

*7

SUBCONJUNTO DEL CABLE DE CONTROL DE LA CALEFACCIÓN N° 2

-

-

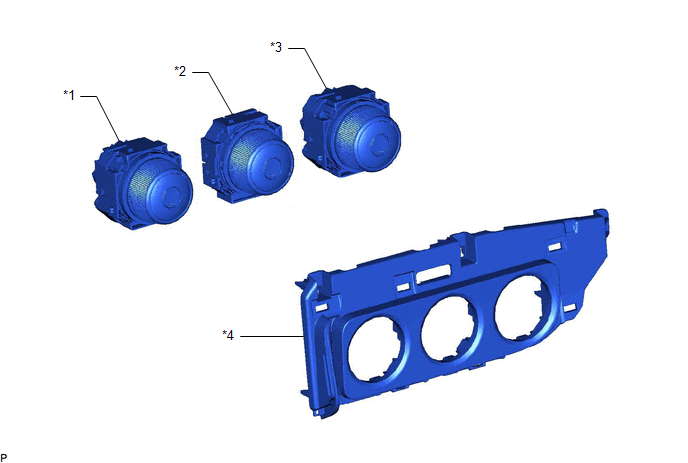

ILUSTRACIÓN

*1

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 1

*2

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 2

*3

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 3

*4

RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

    Panel Del Aire Acondicionado (para Sistema De Aire Acondicionado Manual)

    ExtracciÓn
