EXTRACCIÓN

PROCEDIMIENTO

1. PRECAUCIÓN (con sistema de navegación)

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA (con sistema de navegación)

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL PANEL DEL AIRE ACONDICIONADO

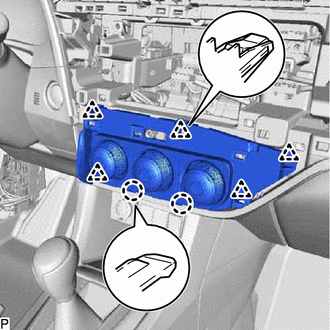

(a) Desenganche las 2 garras y los 5 clips.

(b) Desconecte los conectores.

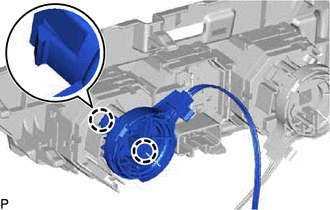

(c) Desenganche las 2 garras y desconecte el subconjunto del cable de control del regulador de la mezcla de aire.

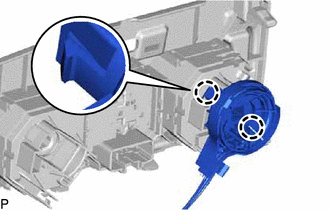

(d) Desenganche las 2 garras y desconecte el subconjunto del cable de control de la calefacción n° 2 y extraiga el conjunto del panel del aire acondicionado.
