INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 1

(a) Mida la resistencia.

(1) Extraiga el subconjunto del sistema de control de la calefacción n° 1.

Haga clic aquí

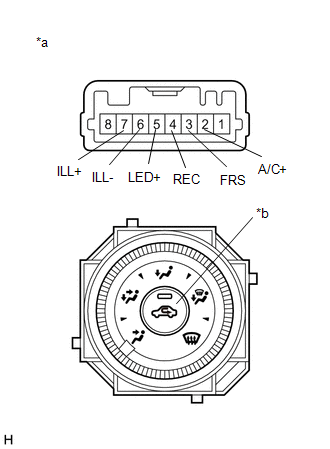

*a

Componente no conectado al mazo de cables

(Subconjunto del sistema de control de la calefacción n° 1)

*b

Interruptor de recirculación/aire limpio

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 (FRS) - 4 (REC)

Interruptor de recirculación/aire limpio: OFF (Desactivado)

Inferior a 1 Ω

3 (FRS) - 4 (REC)

Interruptor de recirculación/aire limpio: ON (Activado)

10 kΩ o superior

5 (LED+) - 4 (REC)

Interruptor de recirculación/aire limpio: OFF (Desactivado)

10 kΩ o superior

5 (LED+) - 4 (REC)

Interruptor de recirculación/aire limpio: ON (Activado)

Inferior a 1 Ω

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 1.

(b) Compruebe si el indicador luminoso se enciende.

(1) Gire el interruptor de recirculación/aire limpio.

(2) Conecte el cable positivo (+) de la batería al terminal 2 (A/C+), y el cable negativo (-) al terminal 4 (REC); a continuación, verifique que se enciende el indicador luminoso.

OK:

Se enciende el indicador luminoso.

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 1.

(c) Compruebe la iluminación.

(1) Conecte un cable positivo (+) de la batería al terminal 7 (ILL+), y un cable negativo (-) de la batería al terminal 6 (ILL-), y compruebe si se enciende la luz.

OK:

Se enciende la iluminación del asiento.

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 1.

2. INSPECCIONE EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 2

(a) Mida la resistencia.

(1) Extraiga el subconjunto del sistema de control de la calefacción n° 2.

Haga clic aquí

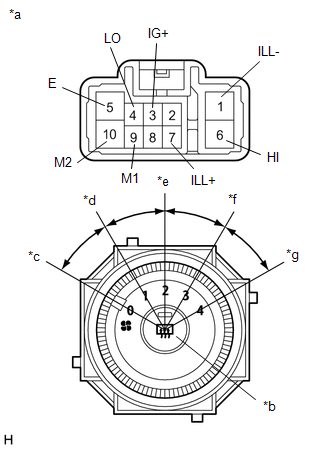

*a

Componente no conectado al mazo de cables

(Subconjunto del sistema de control de la calefacción n° 2)

*b

Interruptor del desempañador de la luneta trasera

*c

Posición OFF (Desactivado) del interruptor del soplador

*d

Posición LO del interruptor del soplador

*e

Posición M1 del interruptor del soplador

*f

Posición M2 del interruptor del soplador

*g

Posición HI del interruptor del soplador

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (LO), 6 (HI), 9 (M1), 10 (M2) - 5 (E)

Interruptor del soplador: OFF (Desactivado)

10 kΩ o superior

4 (LO) - 5 (E)

Interruptor del soplador: LO

Inferior a 1 Ω

4 (LO), 9 (M1) - 5 (E)

Interruptor del soplador: LO-M1

Inferior a 1 Ω

4 (LO), 9 (M1) - 5 (E)

Interruptor del soplador: M1

Inferior a 1 Ω

4 (LO), 9 (M1), 10 (M2) - 5 (E)

Interruptor del soplador: M1-M2

Inferior a 1 Ω

4 (LO), 10 (M2) - 5 (E)

Interruptor del soplador: M2

Inferior a 1 Ω

4 (LO), 10 (M2), 6 (HI) - 5 (E)

Interruptor del soplador: M2-HI

Inferior a 1 Ω

4 (LO), 6 (HI) - 5 (E)

Interruptor del soplador: HI

Inferior a 1 Ω

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 2.

(b) Compruebe que se enciende el indicador luminoso del interruptor del desempañador de la luneta trasera.

(1) Conecte el cable positivo (+) de la batería al terminal 3 (IG+), y el cable negativo (-) al terminal 5 (E).

(2) Pulse el interruptor del desempañador de la luneta trasera y compruebe que se enciende el indicador luminoso.

OK:

Se enciende el indicador luminoso.

Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 2.

(c) Compruebe la iluminación.

(1) Conecte un cable positivo (+) de la batería al terminal 7 (ILL+), y un cable negativo (-) de la batería al terminal 1 (ILL-), y compruebe si se enciende la luz.

OK:

Se enciende la iluminación del asiento.

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 2.

3. INSPECCIONE EL SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 3

(a) Mida la resistencia.

(1) Extraiga el subconjunto del sistema de control de la calefacción n° 3.

Haga clic aquí

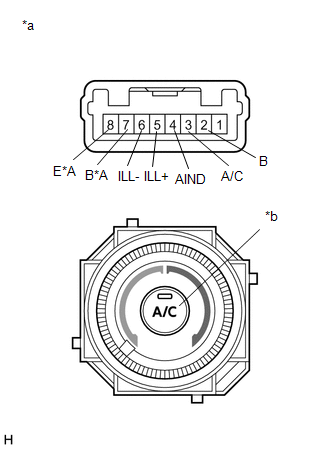

*A

Con calentador de PTC

*a

Componente no conectado al mazo de cables

(Subconjunto del sistema de control de la calefacción n° 3)

*b

Interruptor A/C

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (B) - 3 (A/C)

Interruptor A/C: Activado

Inferior a 1 Ω

2 (B) - 3 (A/C)

Interruptor A/C: Desactivado

10 kΩ o superior

7 (B) - 8 (E)*1

Interruptor MAX HOT: Activado

Inferior a 1 Ω

7 (B) - 8 (E)*1

Interruptor MAX HOT: Desactivado

10 kΩ o superior

  • *1: Con calentador de PTC
  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 3.

(b) Compruebe si el indicador luminoso se enciende.

(1) Coloque el interruptor de A/C en la posición ON (Activado).

(2) Conecte un cable positivo (+) de la batería al terminal 2 (B), y un cable negativo (-) al terminal 4 (AIND), y compruebe que el indicador luminoso se enciende.

OK:

Se enciende el indicador luminoso.

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 3.

(c) Compruebe la iluminación.

(1) Conecte un cable positivo (+) de la batería al terminal 5 (ILL+), y un cable negativo (-) de la batería al terminal 6 (ILL-), y compruebe si se enciende la luz.

OK:

Se enciende el indicador.

  • Si el resultado no es el especificado, sustituya el subconjunto del sistema de control de la calefacción n° 3.
    Desmontaje

    Montaje
