Toyota Corolla Manual de Taller: Motor Del Soplador Delantero

Componentes

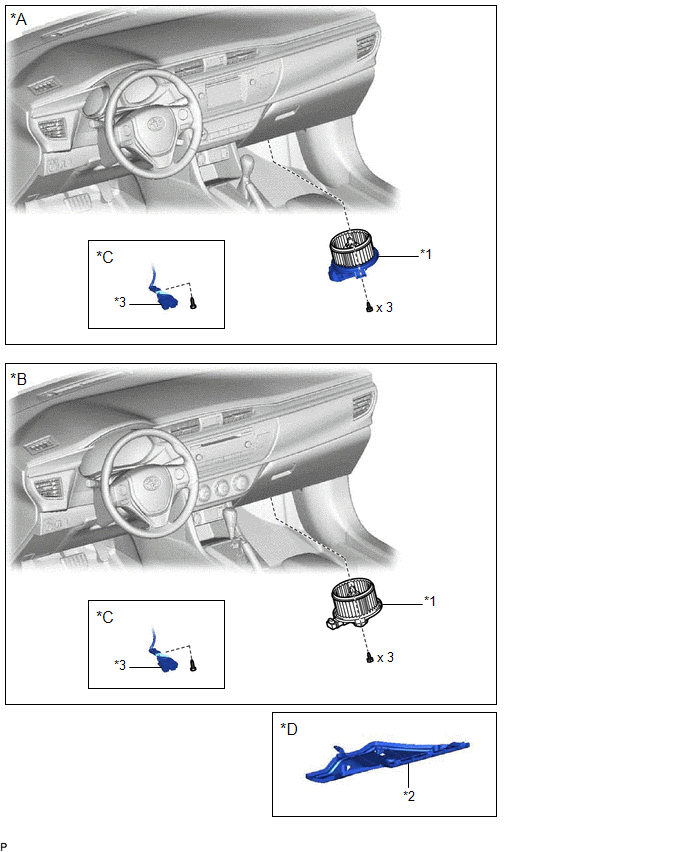

COMPONENTES

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

*B

Para sistema de aire acondicionado manual

*C

Para climas fríos

*D

Con cubierta inferior del panel de instrumentos

*1

SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

*2

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

*3

MAZO DE CABLES

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

Haga clic aquí

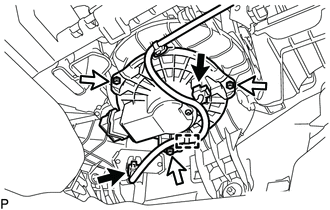

2. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado manual)

(a) Para climas fríos:

(1) Extraiga el tornillo y desconecte el mazo de cables.

(b) Desconecte los 2 conectores.

(c) Desenganche la abrazadera.

(d) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador.

3. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado automático)

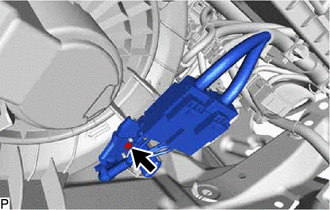

(a) Para climas fríos:

(1) Extraiga el tornillo y desconecte el mazo de cables.

(b) Desconecte el conector.

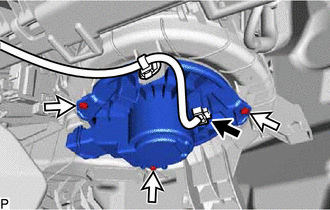

(c) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado manual)

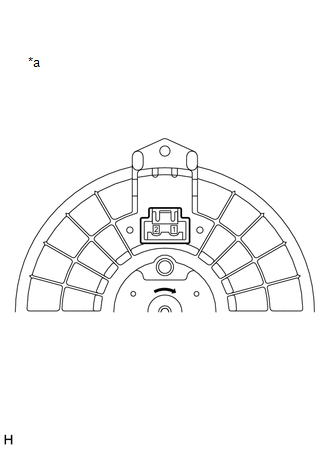

(a) Conecte el cable positivo (+) de la batería al terminal 2, y el cable negativo (-) al terminal 1, y compruebe que el motor funciona.

OK:

El subconjunto del motor del soplador con ventilador funciona sin problemas.

  • Si el resultado no es el especificado, sustituya el subconjunto del motor del soplador con ventilador.

*a

Componente no conectado al mazo de cables

(Subconjunto del motor del soplador con ventilador)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado manual)

(a) Instale el subconjunto del motor del soplador con ventilador con los 3 tornillos.

(b) Enganche la abrazadera.

(c) Conecte los 2 conectores.

(d) Para climas fríos:

(1) Conecte el mazo de cables y coloque el tornillo.

2. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR (para sistema de aire acondicionado automático)

(a) Instale el subconjunto del motor del soplador con ventilador con los 3 tornillos.

(b) Conecte el conector.

(c) Para climas fríos:

(1) Conecte el mazo de cables y coloque el tornillo.

3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

Haga clic aquí
