Toyota Corolla Manual de Taller: Conjunto Del Calentador De Ptc

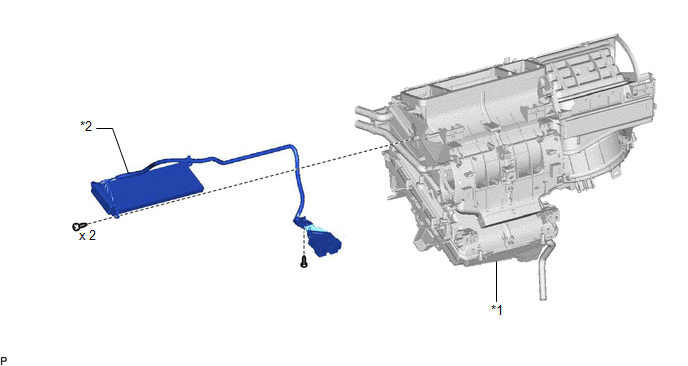

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

*2

CONJUNTO DE CALEFACCIÓN RÁPIDA

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí

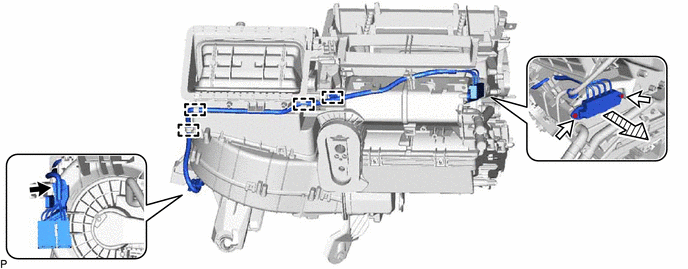

2. EXTRAIGA EL CONJUNTO DE CALEFACCIÓN RÁPIDA

(a) Quite el tornillo.

(b) Desenganche todas las abrazaderas.

(c) Extraiga los 2 tornillos y el conjunto de la calefacción rápida tal como se muestra en la ilustración.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A9-1 (B) - A10-1 (E)

Siempre

Inferior a 1 Ω

A9-3 (B) - A10-2 (E)

Siempre

Inferior a 1 Ω

  • Si el resultado no es el especificado, reemplace el conjunto de la calefacción rápida.

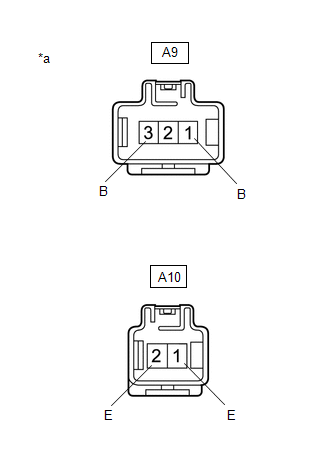

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción rápida)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA

(a) Coloque el conjunto de la calefacción rápida tal como se muestra en la ilustración.

(b) Instale el conjunto de la calefacción rápida con los 2 tornillos.

(c) Enganche todas las abrazaderas.

(d) Coloque el tornillo.

2. INSTALE EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí
