Toyota Corolla Manual de Taller: Desmontaje

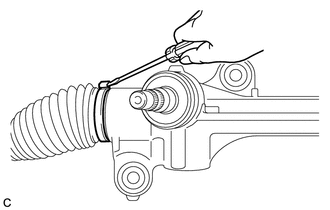

DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo) (a) Extraiga el clip de la funda de la cremallera de la dirección con unos alicates. 2. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho) OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 3. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)
4. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho) OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 5. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 2 6. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 1 |
