Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. ENDERECE LAS RUEDAS DELANTERAS

2. FIJE EL VOLANTE

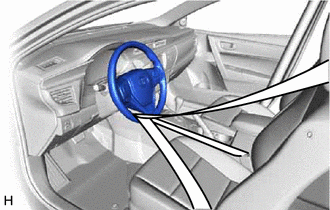

(a) Fije el volante de dirección con el cinturón de seguridad para evitar que gire. OBSERVACIÓN: Esta operación ayuda a evitar que el cable espiral resulte dañado.

3. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

4. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

5. SEPARE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

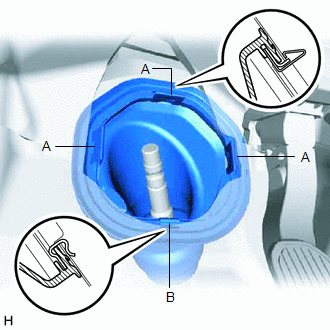

(a) Extraiga los 3 clips (A), desenganche el clip (B) de la carrocería y separe el subconjunto de la cubierta del orificio de la columna de dirección n° 1. AVISO: Tenga cuidado de no dañar los clips (A) y (B).

6. EXTRAIGA LAS RUEDAS DELANTERAS

7. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

8. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

9. SEPARE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

(a) Extraiga el pasador hendido y la tuerca.

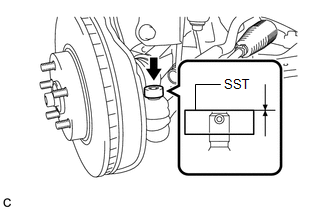

(b) Instale la SST en el subconjunto izquierdo del extremo de la barra de acoplamiento. SST: 09960-20010 09961-02060 AVISO: Asegúrese de que el borde superior del subconjunto izquierdo del extremo de la barra de acoplamiento y la SST estén alineados.

(c) Sujete la SST con una cuerda.

AVISO:

Asegúrese de apretar la cuerda firmemente para fijar la SST en el pivote de la dirección para evitar que se caiga.

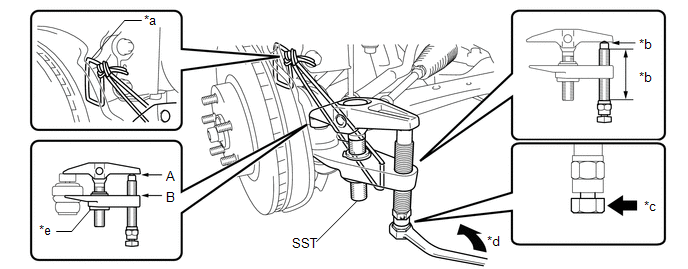

(d) Separe, con una SST, el subconjunto del extremo izquierdo de la barra de acoplamiento del pivote de la dirección.

SST: 09960-20010

09961-02010

ADVERTENCIA:

Aplique grasa de molibdeno a las roscas del perno y la punta de la SST.

AVISO:

• Asegúrese de apretar la cuerda firmemente para fijar la SST en el pivote de la dirección para evitar que se caiga.
• Instale la SST con la tuerca central de manera que A y B queden paralelos, como se observa en la ilustración. De lo contrario, es posible que la cubierta antipolvo de la junta esférica resulte dañada.
• Asegúrese de colocar la llave en la parte indicada en la ilustración.
• No dañe el guardapolvo del freno de disco delantero.
• No dañe la cubierta antipolvo de la junta esférica.
• No dañe el pivote de la dirección.

10. SEPARE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. SEPARE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

12. SEPARE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

14. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

16. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

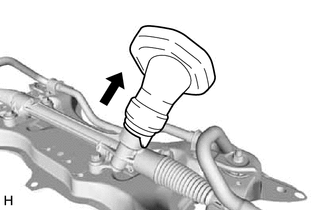

(a) Quita el subconjunto de la cubierta del orificio de la columna de dirección n° 1 del conjunto de la articulación de la servodirección.

17. EXTRAIGA EL EJE INTERMEDIO DE LA DIRECCIÓN

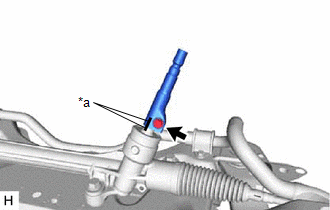

(a) Coloque marcas de correspondencia en el eje intermedio de la dirección y el conjunto de la articulación de la dirección.

*a Marca de correspondencia

(b) Extraiga el perno y el eje intermedio de la dirección del conjunto de la articulación de la dirección.

18. EXTRAIGA EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

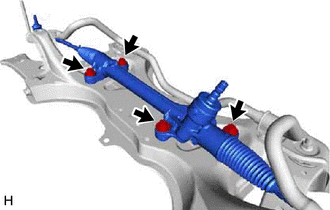

(a) Extraiga los 4 pernos y el conjunto de la articulación de la servodirección del subconjunto del travesaño de la suspensión delantera.

19. FIJE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

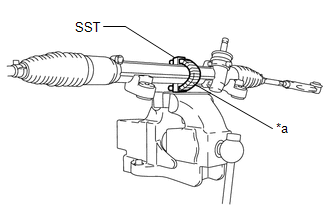

(a) Sujete con la SST el conjunto del varillaje de la dirección en un torno de banco. SST: 09612-00012 OBSERVACIÓN: Antes de emplear la SST, envuelva la punta con cinta protectora.

*a Cinta protectora

20. EXTRAIGA EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

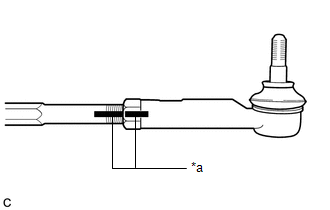

(a) Coloque marcas de correspondencia en el subconjunto izquierdo del extremo de la barra de acoplamiento y en el conjunto del engranaje de dirección.

*a Marca de correspondencia

(b) Extraiga en el subconjunto izquierdo del extremo de la barra de acoplamiento y la contratuerca.

21. EXTRAIGA EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
