Toyota Corolla Manual de Taller: Componentes

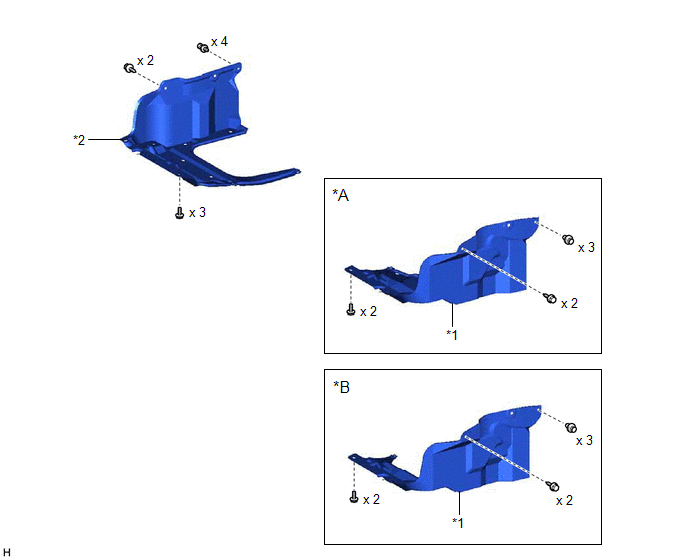

*A

Para transeje manual

*B

Para transeje automático y CVT

*1

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*2

CUBIERTA INFERIOR DERECHA DEL MOTOR

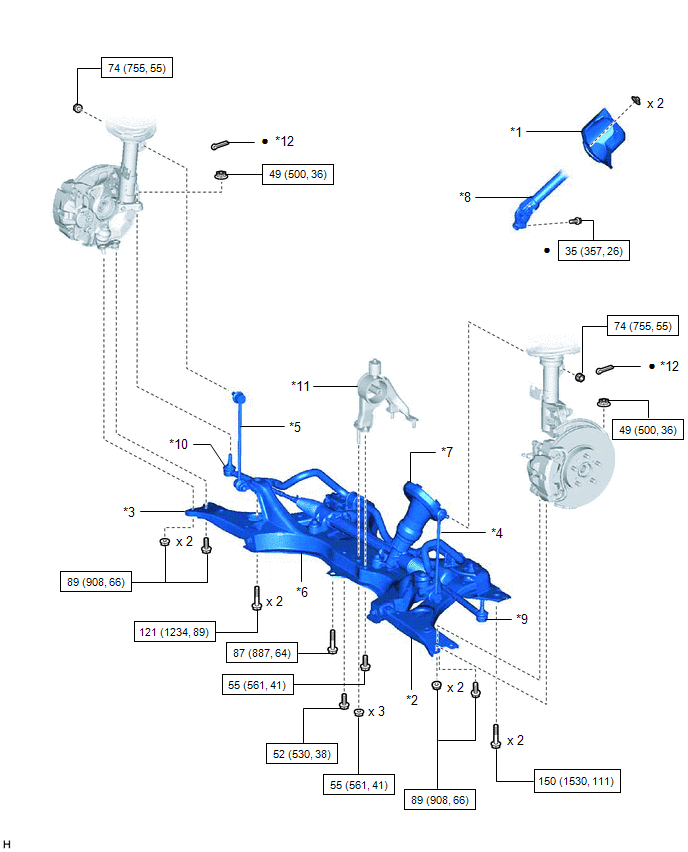

*1

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*2

SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

*3

SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

*4

CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

*5

CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

*6

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*7

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*8

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*9

SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

*10

SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

*11

AISLANTE DE MONTAJE TRASERO DEL MOTOR

*12

PASADOR HENDIDO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

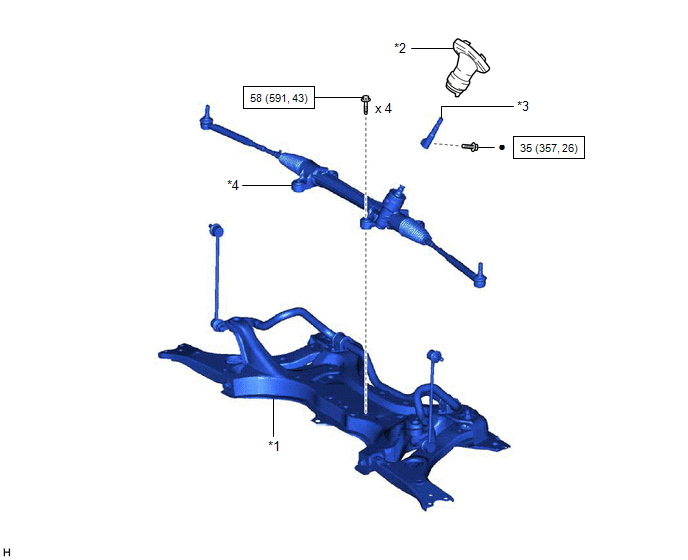

*1

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*2

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*3

EJE INTERMEDIO DE LA DIRECCIÓN

*4

CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

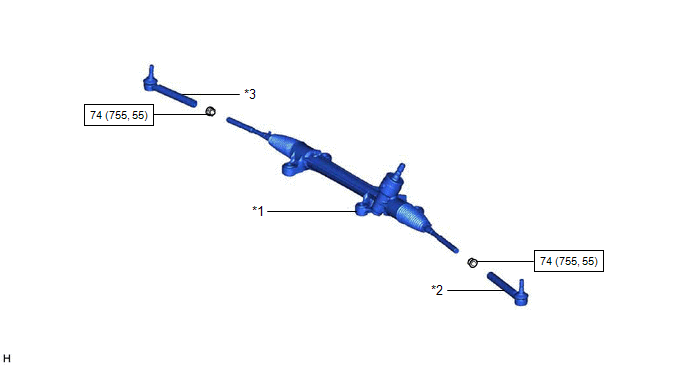

*1

CONJUNTO DEL ENGRANAJE DE DIRECCIÓN

*2

SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

*3

SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

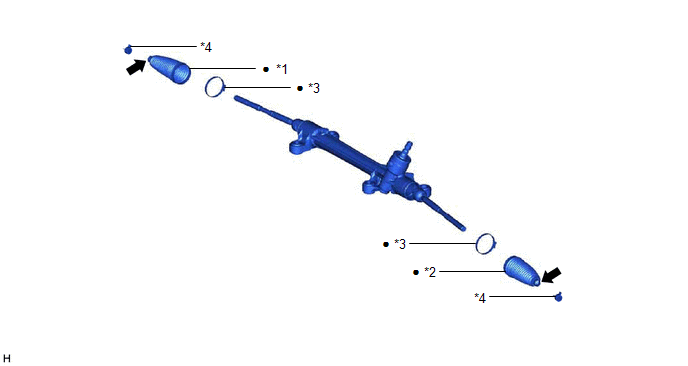

*1

FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 1

*2

FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 2

*3

ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN

*4

CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN

●

Pieza no reutilizable

Grasa de glicol a base de jabón de litio
