Toyota Corolla Manual de Taller: Panel Del Aire Acondicionado (para Sistema De Aire Acondicionado Automático)

Toyota Corolla Manual de Taller / Interior del vehículo / CalefacciÓn / Aire Acondicionado / Panel Del Aire Acondicionado (para Sistema De Aire Acondicionado Automático)

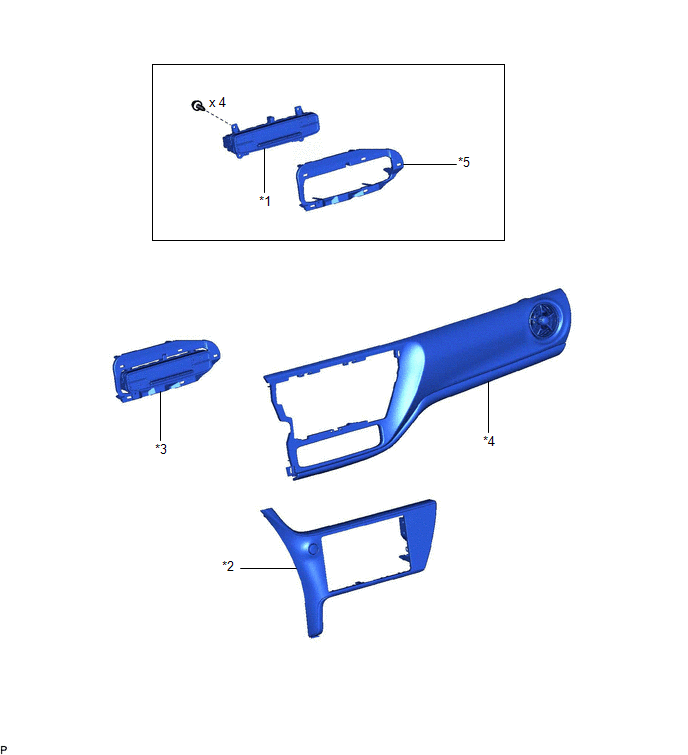

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*2

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*3

RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*4

SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

*5

RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

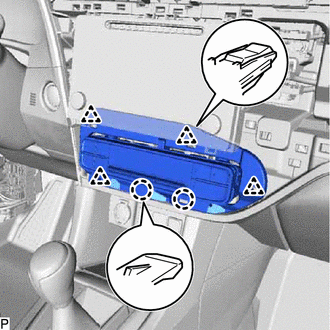

3. EXTRAIGA EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Desenganche las 2 garras y los 4 clips.

(b) Desconecte el conector para extraer el retén central de la almohadilla de seguridad del panel de instrumentos con el conjunto del sistema de control del aire acondicionado.

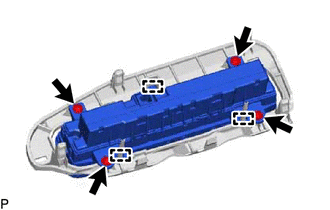

4. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Quite los 4 tornillos.

(b) Desenganche las 3 guías y extraiga el conjunto de control del aire acondicionado.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Enganche las 3 guías.

(b) Instale el conjunto del sistema de control del aire acondicionado con los 4 tornillos.

2. COLOQUE EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Conecte el conector.

(b) Enganche los 4 clips y las 2 garras para colocar el retén central de la almohadilla de seguridad del panel de instrumentos con el conjunto del sistema de control del aire acondicionado.

3. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

4. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
