Toyota Corolla Manual de Taller: MicrÓfono

Componentes

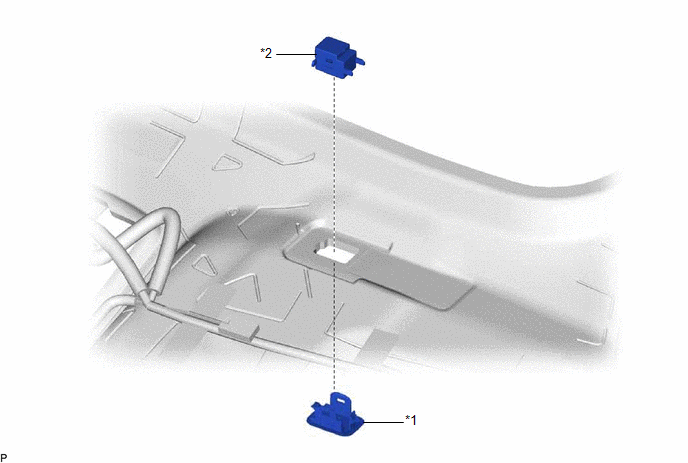

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO

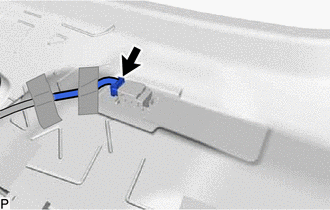

(a) Desconecte el conector.

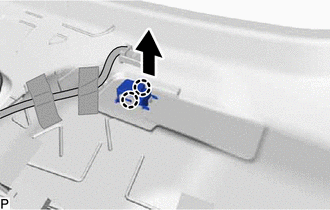

(b) Desenganche las 2 garras y extraiga el conjunto del micrófono del teléfono tal como se muestra en la ilustración.

Extraiga en este sentido

3. RETIRE LA CAJA DEL MICRÓFONO N° 1

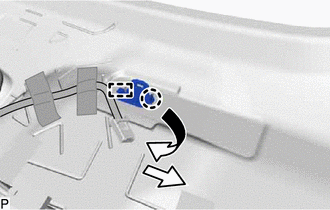

(a) Desenganche la garra y la guía para extraer la caja del micrófono n° 1 como se muestra en la ilustración.

	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA CAJA DEL MICRÓFONO N° 1

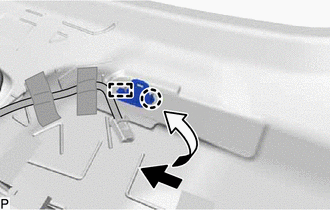

(a) Enganche la guía y la garra para instalar la caja del micrófono n° 1 como se muestra en la ilustración.

	Instale en esta dirección (1)
	Instale en esta dirección (2)

2. COLOQUE EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO

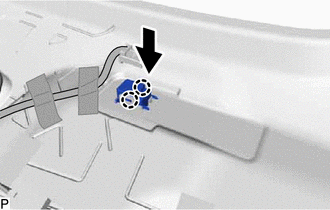

(a) Enganche las 2 garras e instale el conjunto del micrófono del teléfono tal como se muestra en la ilustración.

Coloque en este sentido

(b) Conecte el conector.

3. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí
