INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONDENSADOR DE AJUSTE DE RADIO

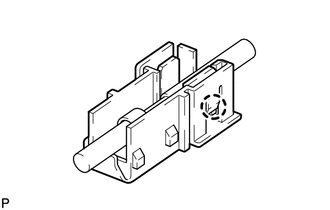

(a) Enganche la garra para instalar una nueva cubierta del terminal en el mazo de cables.

AVISO:

Asegúrese de sujetar el lado engarzado del terminal al instalar el mazo de cables en la tapa del terminal.
Asegúrese de no torcer el cable expuesto al instalar el mazo de cables en la cubierta del terminal.
No ejerza demasiada fuerza cuando inserte el mazo de cables en la cubierta del terminal.
Si la cubierta del terminal está deformada durante la instalación, sustituya el terminal y la cubierta del terminal por otros nuevos.

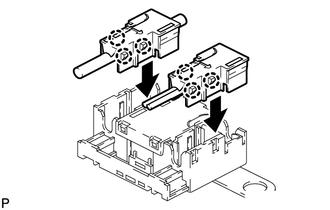

(b) Enganche las 6 garras para instalar las 2 nuevas cubiertas de terminales con mazo de cables en un condensador nuevo.

AVISO:

No ejerza demasiada fuerza cuando inserte la cubierta del terminal en el condensador.
Si la cubierta del terminal se deforma durante la instalación, sustituya el terminal, las cubiertas del terminal y el condensador por otros nuevos.

(d) Enganche las 3 abrazaderas para instalar provisionalmente el nuevo condensador de ajuste de radio con mazo de cables.

(e) Instale el nuevo condensador de fijación de radio con el perno.

Torque:

8.4 N·m {86 kgf·cm, 74 in·lbf}

(f) Sin sistema de advertencia de la presión de los neumáticos:

(1) Conecte el conector.

2. COLOQUE EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

3. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

5. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

6. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

7. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

8. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí
