Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

6. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

8. EXTRAIGA EL CONDENSADOR DE AJUSTE DE RADIO

AVISO:

Cuando se extraen las cubiertas de terminales, el condensador de ajuste de radio debe sustituirse, ya que las cubiertas de terminales y el condensador se suministran como un solo conjunto.

(a) Sin sistema de advertencia de la presión de los neumáticos:

(1) Desconecte el conector.

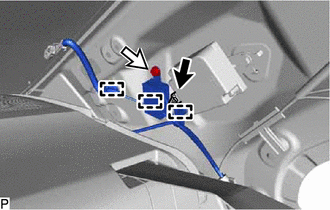

(b) Extraiga el perno.

(c) Desenganche las 3 abrazaderas y desconecte el condensador de ajuste de radio con mazo de cables de la carrocería del vehículo.

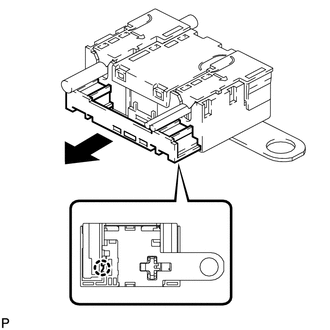

(d) Desenganche la garra y extraiga la cubierta, tal como se muestra en la ilustración.

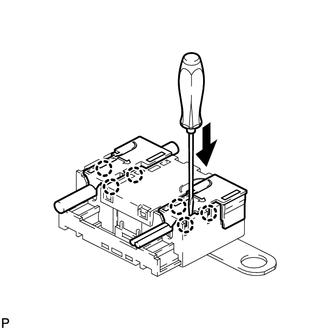

(e) Desenganche con un destornillador las 6 garras y extraiga las 2 cubiertas de terminales con mazo de cables del condensador.

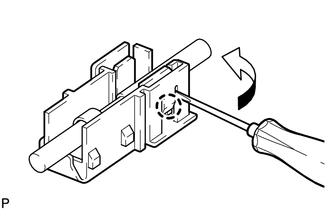

(f) Con un destornillador doble, doble hacia atrás y rompa la garra como se muestra en la ilustración.

(g) Extraiga la cubierta del terminal del mazo de cables.

AVISO:

• Asegúrese de sujetar el lado engarzado del terminal al desconectar el mazo de cables de la tapa del terminal.
• Asegúrese de no torcer el cable expuesto al desconectar el mazo de cables de la cubierta del terminal.
• Compruebe si se ha producido alguna deformación del terminal después de extraer el mazo de cables de la cubierta del terminal.
