Toyota Corolla Manual de Taller: Receptor De Radio

Componentes

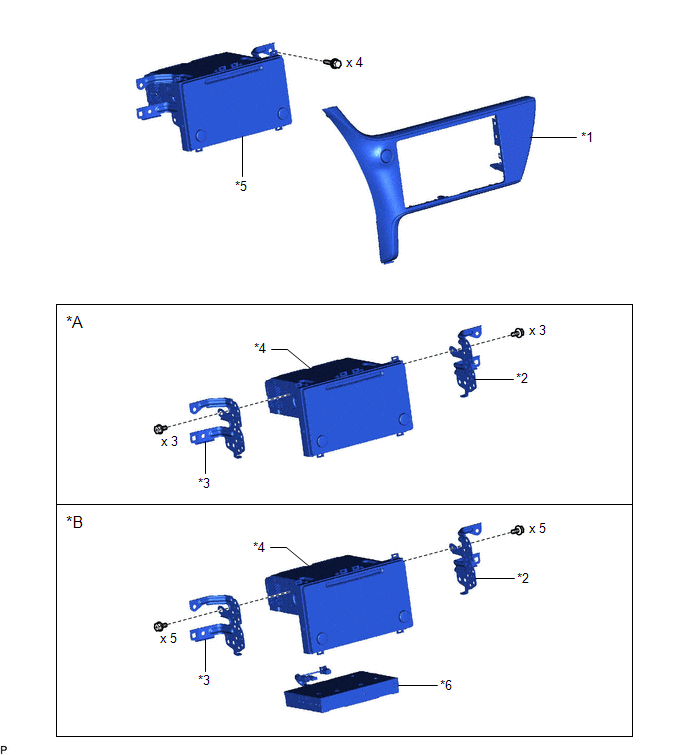

COMPONENTES

ILUSTRACIÓN

*A

Sin radio satélite

*B

Con radio satélite

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

SOPORTE DE LA RADIO N° 1

*3

SOPORTE DE LA RADIO N° 2

*4

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*5

CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

*6

CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

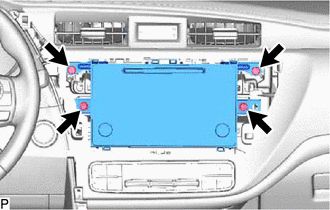

(a) Quite los 4 pernos.

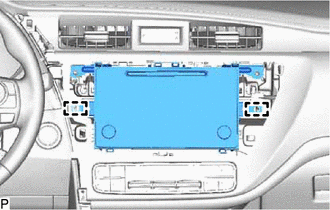

(b) Extraiga el conjunto del receptor de radio con el soporte hacia la parte trasera del vehículo y desenganche las 2 guías.

(c) Desconecte cada conector y extraiga el conjunto del receptor de radio con el soporte.

3. DESCONECTE EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)

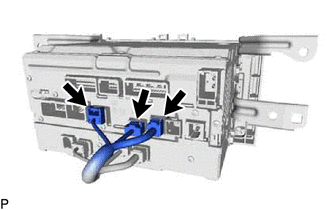

(a) Desconecte los 3 conectores para extraer el conjunto del sintonizador de componentes estéreo con el cable.

4. EXTRAIGA EL SOPORTE DE LA RADIO N° 1

(a) Sin radio satélite:

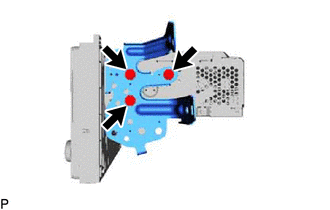

(1) Extraiga los 3 tornillos y el soporte n° 1 de la radio.

(b) Con radio satélite:

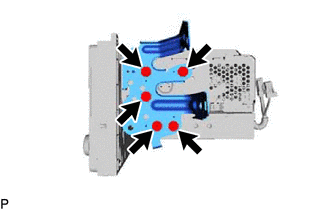

(1) Extraiga los 5 tornillos y el soporte n° 1 de la radio.

5. EXTRAIGA EL SOPORTE DE LA RADIO N° 2

(a) Sin radio satélite:

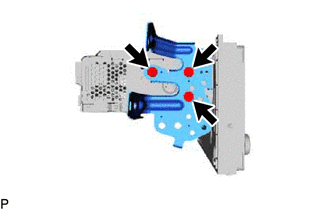

(1) Extraiga los 3 tornillos y el soporte n° 2 de la radio.

(b) Con radio satélite:

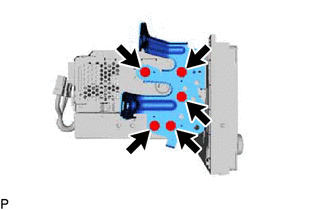

(1) Extraiga los 5 tornillos y el soporte n° 2 de la radio.

6. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

7. EXTRAIGA EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)

2. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

3. INSTALE EL SOPORTE DE LA RADIO N° 2

(a) Sin radio satélite:

(1) Instale el soporte n° 2 de la radio con los 3 tornillos.

(b) Con radio satélite:

(1) Instale el soporte n° 2 de la radio con los 5 tornillos.

4. INSTALE EL SOPORTE DE LA RADIO N° 1

(a) Sin radio satélite:

(1) Instale el soporte n° 1 de la radio con los 3 tornillos.

(b) Con radio satélite:

(1) Instale el soporte n° 1 de la radio con los 5 tornillos.

5. CONECTE EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)

(a) Conecte los 3 conectores para instalar el conjunto del sintonizador de componentes estéreo con el cable.

6. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO CON EL SOPORTE

(a) Conecte todos los conectores.

(b) Enganche las 2 guías para instalar temporalmente el conjunto del receptor de radio con el soporte.

(c) Coloque el conjunto del receptor de radio con el soporte y los 4 pernos.

7. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
