Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA ALMOHADILLA DEL PEDAL DEL FRENO

(a) Instale la pastilla del pedal del freno en el subconjunto del pedal del freno.

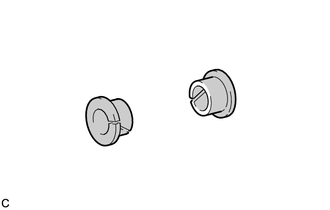

2. INSTALE EL CASQUILLO DEL PEDAL DEL FRENO

(a) Aplique grasa de glicol a base de jabón de litio a los 2 casquillos del pedal del freno.

Grasa de glicol a base de jabón de litio

(b) Instale los 2 casquillos del pedal del freno en el subconjunto de dicho pedal.

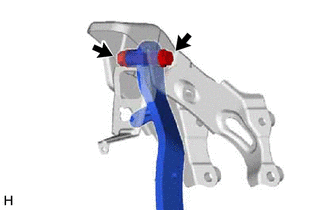

3. INSTALE EL SUBCONJUNTO DEL PEDAL DEL FRENO

(a) Instale el subconjunto del pedal del freno en el subconjunto del soporte del pedal del freno con el eje del pedal del freno y la tuerca.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

AVISO:

Inserte el eje del pedal del freno desde la derecha a la izquierda del vehículo.
