Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PROCEDIMIENTO

1. INSPECCIONE Y AJUSTE LA ALTURA DEL PEDAL DEL FRENO

(a) Compruebe la altura del pedal del freno.

(1) Retire la moqueta.

(2) Retire el conjunto del aislante del panel de instrumentos de la ranura situada en el conjunto del aislante del panel de instrumentos.

(3) Mida la distancia más corta entre la superficie del pedal del freno y el panel del piso.

Altura del pedal del freno desde el panel de piso:

148 a 158 mm (5.83 a 6.22 pulg.)

Si la altura del pedal del freno no es la especificada, ajuste la altura del pedal del freno de acuerdo con el procedimiento descrito a continuación.

(b) Ajuste la altura del pedal del freno.

(1) Extraiga el conjunto del interruptor de las luces de freno. Haga clic aquí

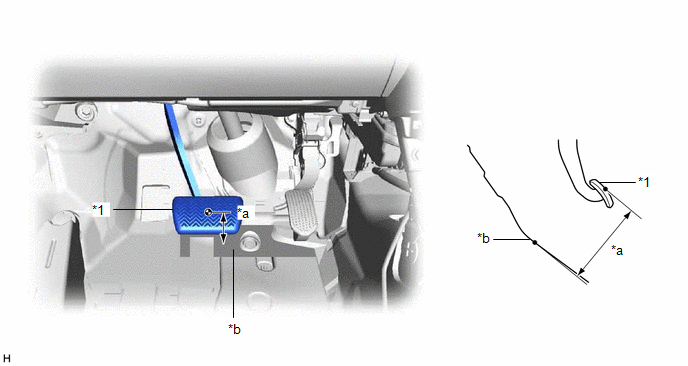

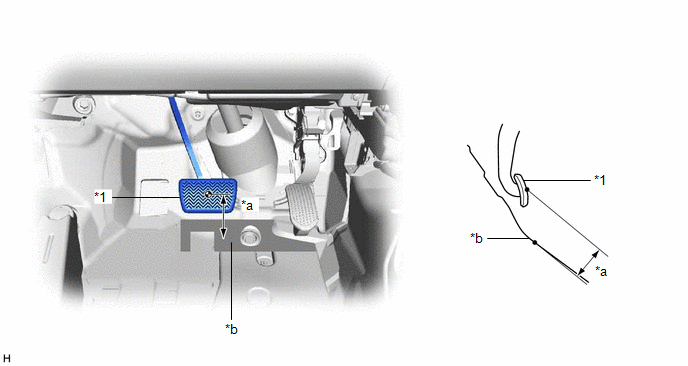

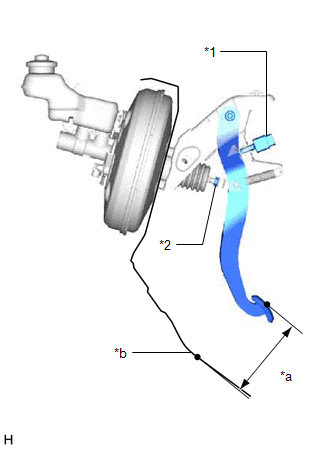

*1 Conjunto del interruptor de las luces de freno *2 Contratuerca *a Altura del pedal del freno *b Panel del piso

(2) Afloje la contratuerca.

(3) Ajuste la altura del pedal del freno girando la varilla de empuje.

Altura del pedal del freno desde el panel de piso:

148 a 158 mm (5.83 a 6.22 pulg.)

(4) Apriete la contratuerca.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

(5) Instale el conjunto del interruptor de las luces de freno.

Haga clic aquí

2. REVISE EL JUEGO LIBRE DEL PEDAL DEL FRENO

(a) Pare el motor y pise a fondo varias veces el pedal del freno hasta que no quede vacío en el conjunto del servofreno.

(b) Pise el pedal del freno hasta que empiece a notar resistencia. Mida la distancia como se muestra en la ilustración. Juego libre del pedal del freno: 1.0 a 6.0 mm (0.0394 a 0.236 pulg.) Si el juego libre del pedal del freno no es el especificado, compruebe la holgura del interruptor de las luces de freno. Haga clic aquí Si el juego libre del pedal de freno es el especificado, prosiga con el procedimiento de comprobación de la distancia de reserva del pedal del freno.

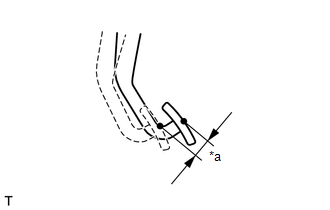

*a Juego libre del pedal del freno

3. COMPRUEBE LA DISTANCIA DE RESERVA DEL PEDAL DEL FRENO

(a) Suelte el freno de estacionamiento.

(b) Con el motor en marcha, pise el pedal del freno y mida la distancia de reserva del pedal del freno.

Distancia de reserva del pedal del freno desde el panel del piso a 294 N (30 kgf, 66.1 lbf.):

Si la distancia no es la especificada, localice averías en el sistema de frenos.

Haga clic aquí
