Toyota Corolla Manual de Taller: Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DEL PEDAL DEL FRENO

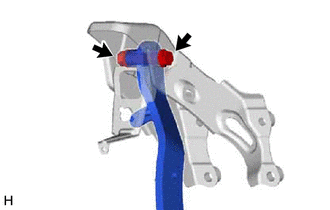

(a) Extraiga el eje del pedal del freno, la tuerca y el subconjunto del pedal del freno del subconjunto del soporte del pedal del freno. 2. EXTRAIGA EL CASQUILLO DEL PEDAL DEL FRENO (a) Retire los 2 casquillos del pedal del freno del subconjunto del pedal del freno. 3. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL FRENO (a) Extraiga la pastilla del pedal del freno del subconjunto del pedal del freno. |
