Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1 (con airbag de rodilla para el lado del conductor)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

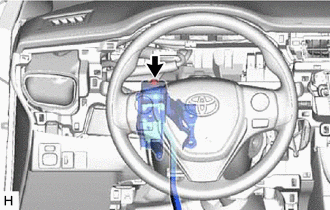

5. EXTRAIGA EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

6. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

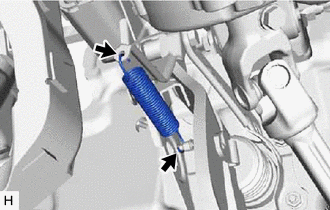

(a) Extraiga el muelle de retorno del pedal del freno del conjunto del soporte del pedal del freno y del pasador de la varilla de empuje.

7. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE

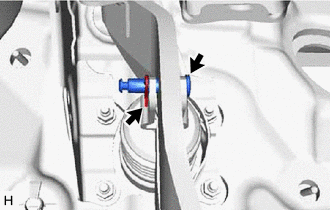

(a) Extraiga el clip y el pasador de la varilla de empuje.

8. EXTRAIGA EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO

(a) Quite el perno y separe el conjunto del soporte del pedal del freno del conjunto del refuerzo del panel de instrumentos.

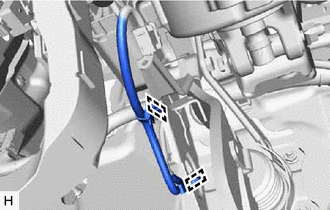

(b) Desenganche las 2 abrazaderas y separe el mazo de cables del conjunto del soporte del pedal del freno.

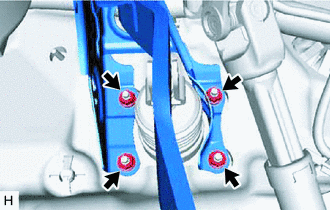

(c) Quite las 4 tuercas y extraiga el conjunto del soporte del pedal del freno.

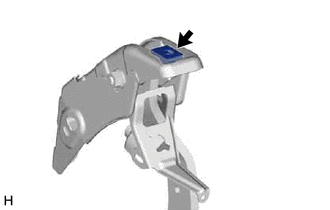

(d) Quite la tuerca del conjunto del soporte del pedal del freno.
