Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO

(a) Instale la tuerca en el conjunto del soporte del pedal del freno.

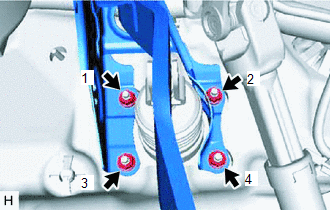

(b) Instale el conjunto del soporte del pedal del freno con 4 tuercas. Torque: 12.7 N·m {130 kgf·cm, 9 ft·lbf} AVISO: Apriete las 4 tuercas en el orden indicado en la ilustración.

(c) Enganche las 2 abrazaderas para instalar el mazo de cables en el conjunto del soporte del pedal del freno.

(d) Instale el conjunto del soporte del pedal del freno en el conjunto del refuerzo del panel de instrumentos con el perno.

Torque:

23.6 N·m {241 kgf·cm, 17 ft·lbf}

2. INSTALE EL PASADOR DE LA VARILLA DE EMPUJE

(a) Aplique grasa de glicol a base de jabón de litio en el pasador de la varilla de empuje y en el orificio de instalación del conjunto del soporte del pedal del freno.

Grasa de glicol a base de jabón de litio

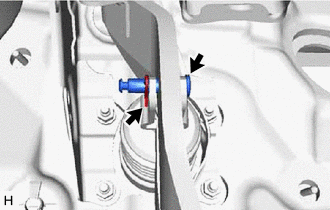

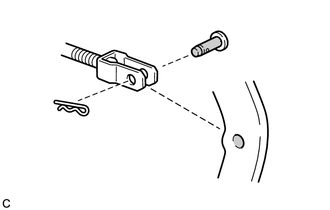

(b) Conecte la horquilla de la varilla de empuje del cilindro maestro del freno al conjunto del soporte del pedal del freno con el pasador de dicha varilla tal y como se indica en la ilustración e instale un clip nuevo. AVISO: Instale el pasador de la varilla de empuje en la dirección correcta.

3. INSTALE EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

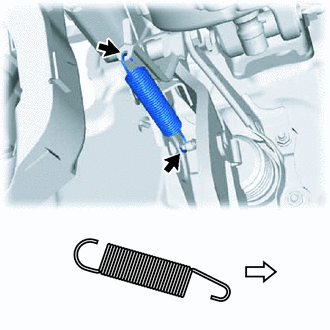

(a) Instale el muelle de retorno del pedal del freno en el conjunto del soporte del pedal del freno y el pasador de la varilla de empuje, como se muestra en la ilustración.

Parte delantera

4. INSTALE EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

5. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

6. INSTALE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1 (con airbag de rodilla para el lado del conductor)

Haga clic aquí

7. INSTALE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

Haga clic aquí

8. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí
