Toyota Corolla Manual de Taller: Manguera Flexible Del Freno Trasero (para Freno De Disco Trasero)

Componentes

COMPONENTES

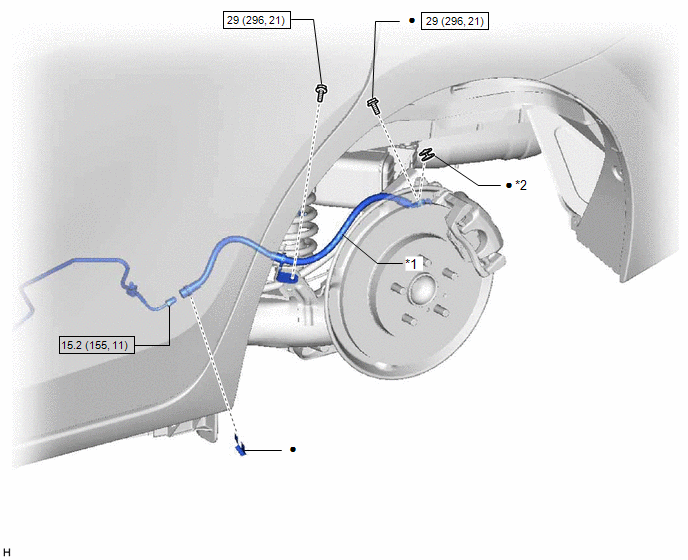

ILUSTRACIÓN

*1	MANGUERA FLEXIBLE TRASERA	*2	JUNTA
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si la manguera flexible trasera del lado derecho y la manguera flexible trasera del lado izquierdo se desconectan al mismo tiempo, coloque una marca de identificación en cada manguera para indicar su posición de instalación.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. EXTRAIGA LA MANGUERA FLEXIBLE TRASERA

(a) Extraiga el perno y separe la manguera flexible trasera de la viga del eje trasero.

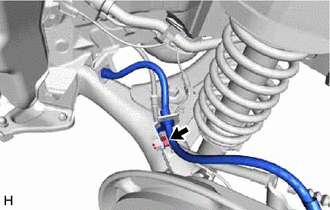

(b) Desconecte el latiguillo del freno con la llave para tuercas de unión mientras sujeta la manguera flexible trasera con una llave. AVISO: No doble ni dañe el latiguillo del freno. Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.

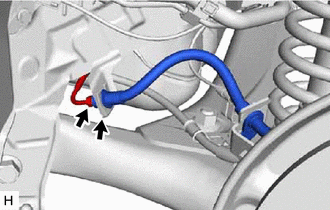

(c) Retire el clip.

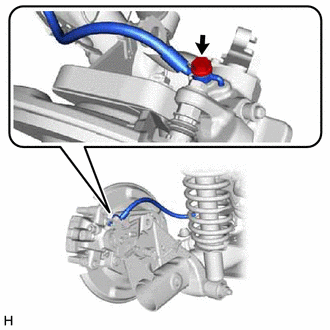

(d) Extraiga el perno de unión, la junta y manguera flexible trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Dado que las mangueras flexibles traseras derecha e izquierda no son intercambiables, compruebe el número de la pieza cuando instale la manguera flexible trasera.
• Si las mangueras flexibles traseras se reutilizan, conéctelas después de comprobar las marcas de identificación colocadas durante su desconexión.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MANGUERA FLEXIBLE TRASERA

(a) Conecte la manguera flexible trasera en el conjunto del cilindro del freno de disco trasero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale firmemente el bloqueo de la manguera flexible trasera en el orificio de bloqueo del conjunto del cilindro del freno de disco trasero.

(b) Coloque un clip nuevo.

AVISO:

• Instale el clip en su posición final.
• Al instalar la manguera flexible trasera, minimice el retorcimiento de la manguera.

(c) Conecte el latiguillo del freno en la manguera flexible trasera con una llave para tuercas de unión, mientras sujeta la manguera flexible trasera con una llave.

Torque:

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe el latiguillo del freno.
• Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.
• Utilice la fórmula siguiente para calcular los valores de apriete especiales en las situaciones en que se combine una llave de tuerca de unión con una llave dinamométrica.

  Haga clic aquí

(d) Conecte la manguera flexible trasera en la viga del eje trasero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

2. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

3. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
