Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados izquierdo y derecho.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

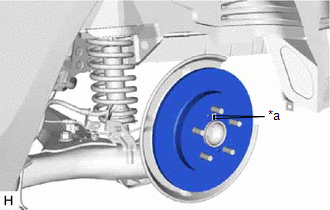

1. INSTALE EL DISCO TRASERO

(a) Alinee las marcas de correspondencia del conjunto del disco trasero, del cubo del eje trasero y del cojinete e instale el disco trasero.

AVISO:

Cuando sustituya el disco por uno nuevo, seleccione la posición de instalación en la que el disco trasero tenga el mínimo descentramiento.

*a

Marca de correspondencia

2. INSTALE LA MONTURA DEL CILINDRO DEL FRENO DE DISCO TRASERO

(a) Instale la montura del cilindro del freno de disco trasero en el conjunto de la viga del eje trasero con los 2 pernos.

Torque:

57.4 N·m {585 kgf·cm, 42 ft·lbf}

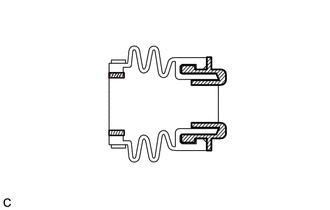

3. INSTALE LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO TRASERO

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de 2 nuevas fundas antipolvo del casquillo del freno de disco trasero.

OBSERVACIÓN:

Aplique más de 0.3 g (0.01 oz.) de grasa de glicol a base de jabón de litio a cada funda antipolvo del casquillo del freno de disco trasero.

Grasa de glicol a base de jabón de litio

(b) Instale las 2 fundas antipolvo del casquillo del freno de disco trasero en la montura del cilindro del freno de disco trasero.

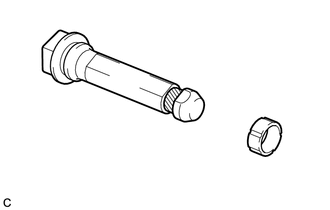

4. INSTALE EL PASADOR DE DESLIZAMIENTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

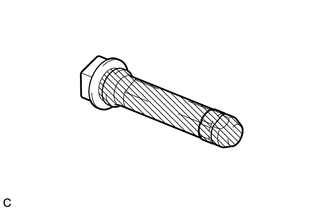

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a la superficie de contacto de los 2 pasadores deslizantes del cilindro del freno de disco trasero.

Grasa de glicol a base de jabón de litio

(b) Instale un nuevo casquillo deslizante del cilindro del freno de disco trasero en cada pasador deslizante del cilindro del freno de disco trasero.

(c) Aplique una capa de grasa de glicol a base de jabón de litio a la parte deslizante y las superficies de sellado de los 2 pasadores deslizantes del cilindro del freno de disco trasero.

Grasa de glicol a base de jabón de litio

(d) Coloque los 2 pasadores deslizantes del cilindro del freno de disco trasero en su soporte.

(e) Empuje los 2 pasadores deslizantes del cilindro del freno de disco trasero en las fundas antipolvo del casquillo del freno de disco trasero para fijarlos en las fundas.

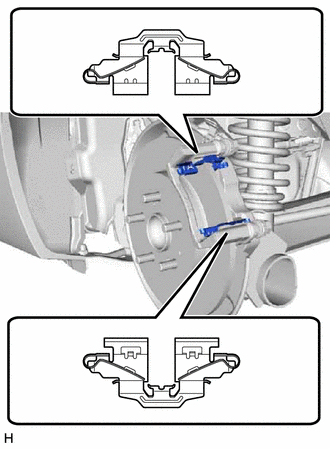

5. INSTALE LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO TRASERO

(a) Instale las 2 placas de soporte de la pastilla del freno de disco trasero en el soporte del cilindro del mismo.

AVISO:

Asegúrese de instalar cada placa de soporte de la pastilla del freno de disco trasero en la posición correcta.

6. COLOQUE EL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

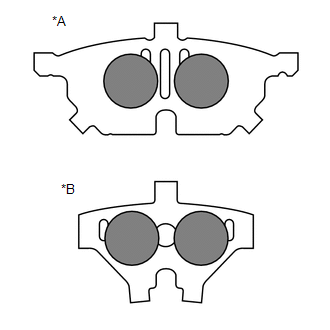

*A

Exterior

*B

Interior

Grasa para frenos de disco

(a) Aplique grasa de freno de disco en el exterior de cada calce antichirrido del freno de disco trasero n° 1 como se muestra en la ilustración.

(b) Coloque los calces antichirridos del freno de disco trasero n° 1 y n° 2 en cada pastilla del freno de disco trasero.

AVISO:

  • Cuando sustituya las pastillas desgastadas, deberá reemplazar los calces antichirrido de frenos de disco traseros junto con las pastillas.
  • Asegúrese de que la grasa para frenos de disco no se extienda en la superficie del forro.

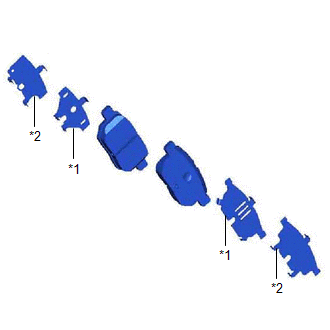

*1

Calce antichirrido del freno de disco trasero n° 1

*2

Calce antichirrido del freno de disco trasero n° 2

7. INSTALE LA PASTILLA DEL FRENO DE DISCO TRASERO

(a) Coloque en el soporte del cilindro las 2 pastillas del freno de disco trasero.

AVISO:

No debe haber ni grasa ni aceite adherido a las superficies de fricción de las pastillas del freno o las del disco trasero.

8. INSTALE EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

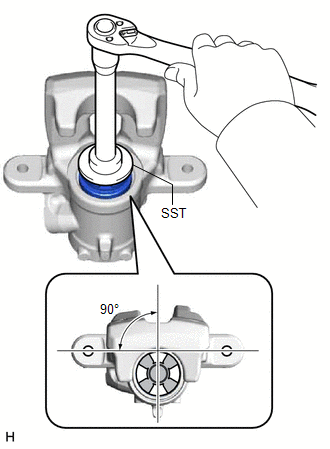

(a) Para compensar el grosor del forro de la pastilla, Utilice la SST para ajustar el saliente del pistón del freno de disco trasero girándolo.

SST: 09719-12010

09719-01030

AVISO:

  • Coloque el disco trasero entre las 2 pastillas del freno de disco trasero y determine el valor de retorno del pistón.
  • Coloque el pistón del freno de disco trasero en la que el saliente de la pastilla del freno de disco trasero esté correctamente alineado con la ranura del pistón.

(b) Sujete los 2 pasadores deslizantes del cilindro del freno de disco trasero y coloque el conjunto del cilindro en su soporte con los 2 pernos.

Torque:

35 N·m {357 kgf·cm, 26 ft·lbf}

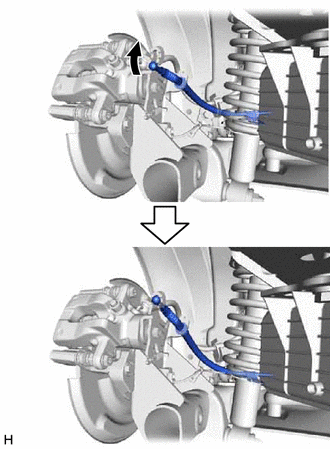

9. CONECTE LA MANGUERA FLEXIBLE TRASERA

(a) Conecte la manguera flexible trasera en el conjunto del cilindro del freno de disco trasero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

Instale firmemente el bloqueo de la manguera flexible trasera en el orificio de bloqueo del conjunto del cilindro del freno de disco trasero.

10. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

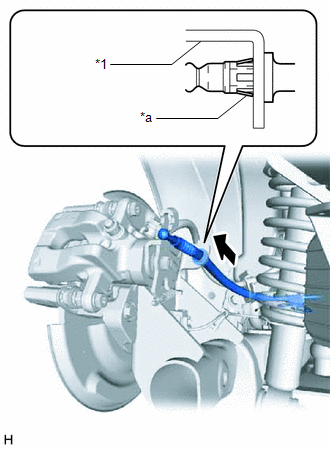

(a) Enganche el clip para instalar el conjunto del cable del freno de estacionamiento N° 3 en el conjunto del cilindro del freno de disco trasero.

AVISO:

Asegúrese de enganchar el clip en el conjunto del cilindro del freno de disco trasero como se muestra en la ilustración.

*1

Conjunto del cilindro del freno de disco trasero

*a

Clip

(b) Conecte el conjunto del cable del freno de estacionamiento n° 3 en el conjunto del cilindro del freno de disco trasero.

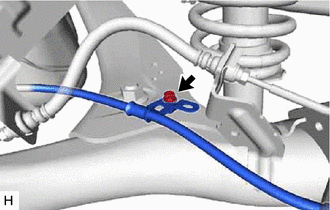

(c) Coloque el conjunto del cable del freno de estacionamiento n° 3 en el conjunto de la viga del eje trasero con el perno.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

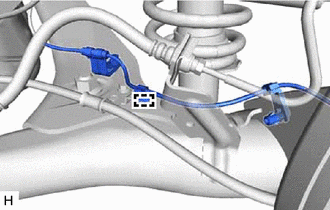

(d) Enganche la abrazadera e instale el cable del sensor de control de derrape izquierdo en el conjunto del cable del freno de estacionamiento n° 3.

11. INSTALE EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

(a) Instale el protector de la palanca del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 3.

12. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

13. AJUSTE EL FRENO DE ESTACIONAMIENTO

Haga clic aquí

14. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

15. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

    Montaje

    Manguera Flexible Del Freno Trasero (para Freno De Disco Trasero)
