Toyota Corolla Manual de Taller: Manguera Flexible Del Freno Trasero (para Freno De Tambor Trasero)

Componentes

COMPONENTES

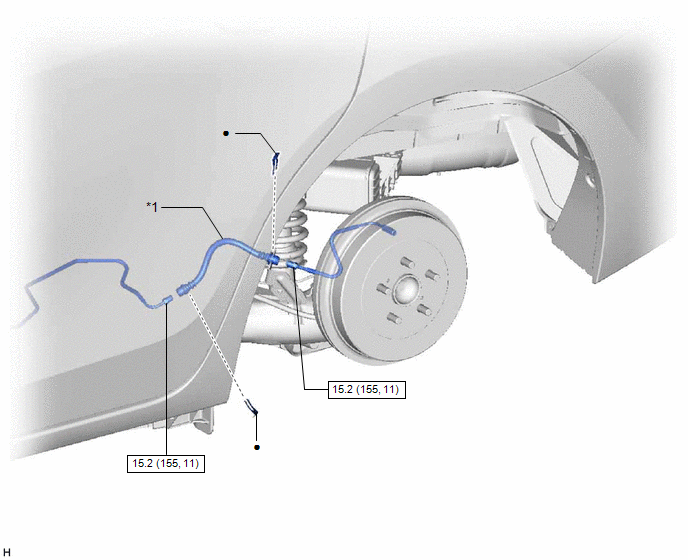

ILUSTRACIÓN

*1	MANGUERA FLEXIBLE TRASERA	-	-
	N*m (kgf*cm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si las mangueras derecha e izquierda se desconectan al mismo tiempo, coloque marcas de identificación indicando la posición de cada lado.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. EXTRAIGA LA MANGUERA FLEXIBLE TRASERA

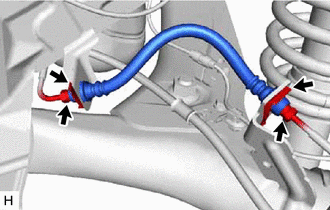

(a) Desconecte los 2 latiguillos del freno con la llave para tuercas de unión mientras sujeta la manguera flexible trasera con una llave. AVISO: No doble ni dañe los latiguillos del freno. Evite que las partículas extrañas como suciedad o polvo entren a los latiguillos del freno desde la pieza de conexión.

(b) Extraiga los 2 clips y la manguera flexible trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si las mangueras se reutilizan, conéctelas después de comprobar las marcas de identificación colocadas durante su desconexión.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MANGUERA FLEXIBLE TRASERA

(a) Instale la manguera flexible trasera con 2 clips nuevos.

AVISO:

• Instale los clips en su posición final.
• Al instalar la manguera flexible trasera, minimice el retorcimiento de la manguera.

(b) Conecte los 2 latiguillos del freno en la manguera flexible trasera con una llave para tuercas de unión mientras sujeta la manguera flexible con una llave.

Torque:

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe los latiguillos del freno.
• Evite que las partículas extrañas como suciedad o polvo entren a los latiguillos del freno desde la pieza de conexión.
• Utilice la fórmula siguiente para calcular los valores de apriete especiales en las situaciones en que se combine una llave de tuerca de unión con una llave dinamométrica.

  Haga clic aquí

2. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

3. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
