Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Interior del vehículo / Asientos / CalefacciÓn Del Respaldo De Los Asientos Delanteros (fabricados Por Tmmc Con Asiento Manual) / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Siempre

8.69 a 10.62 Ω

1 - 3

Siempre

4.33 a 5.29 Ω

Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero izquierdo.

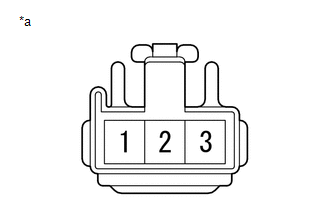

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero izquierdo)

2. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Siempre

8.69 a 10.62 Ω

1 - 3

Siempre

4.33 a 5.29 Ω

Si el resultado no es el especificado, sustituya el conjunto de la calefacción del respaldo del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero derecho)
    ExtracciÓn

    InstalaciÓn
