Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

Haga clic aquí

3. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

4. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

Haga clic aquí

5. EXTRAIGA LA MANILLA DE AJUSTE VERTICAL (para el lado del conductor)

Haga clic aquí

6. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

7. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

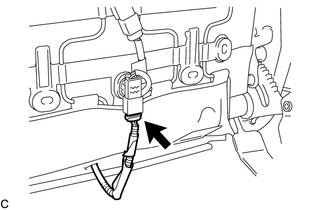

(a) Desconecte el conector.

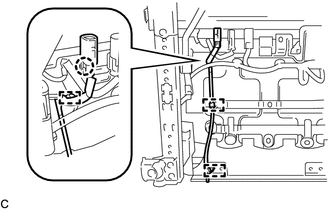

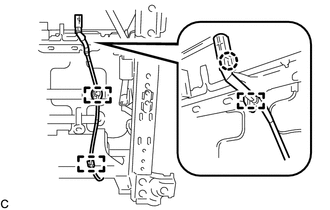

(b) Para el lado del conductor:

(1) Desenganche las 3 abrazaderas.

(2) Desenganche la garra y separe el mazo de cables del conjunto del airbag del asiento delantero.

(c) Para el lado del pasajero delantero:

(1) Desenganche las 3 abrazaderas.

(2) Desenganche la garra y separe el mazo de cables del conjunto del airbag del asiento delantero.

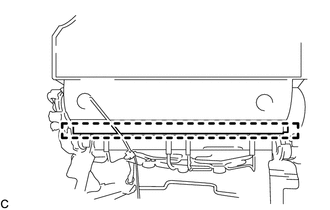

(d) Desenganche el soporte.

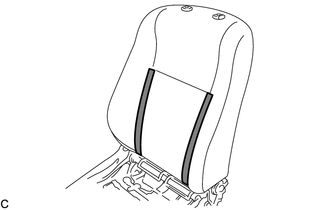

(e) Suelte los 2 fijadores.

Fijador

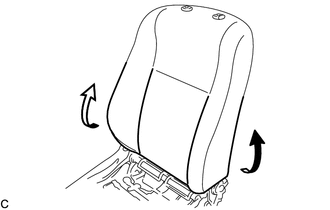

(f) Dé la vuelta a la funda del respaldo del asiento individual delantero.

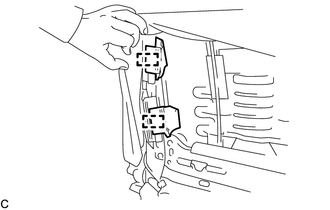

(g) Desenganche los 2 ganchos.

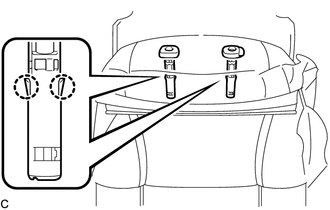

(h) Suelte todas las garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

(i) Extraiga la funda del respaldo del asiento delantero individual con almohadilla.

8. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

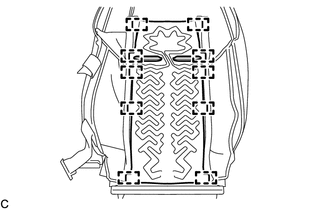

(a) Extraiga las 10 tachuelas y el conjunto de la calefacción del respaldo del asiento delantero de la funda del respaldo del asiento de tipo individual delantero.
